Sottostazione del pannello di controllo elettrico da 25/0.4KV

Sottostazione del quadro elettrico di controllo da 25/0.4KV

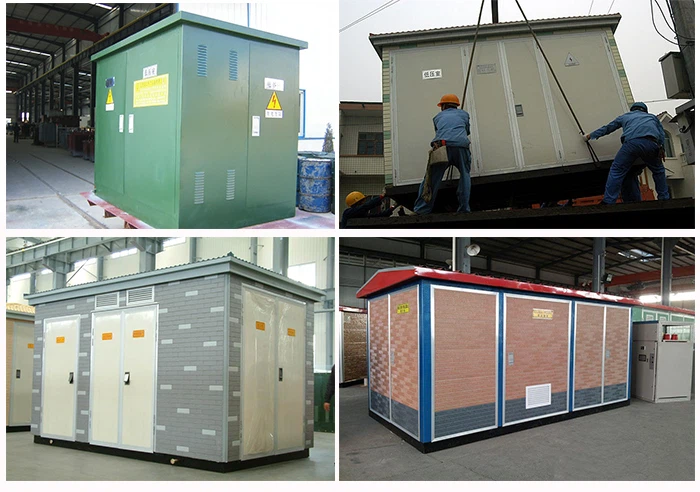

Descrizione della sottostazione di tipo box

L'armadio elettrico a turni di tipo chiuso in metallo CA è un dispositivo con interruttore chiuso in metallo per dispositivi interni trifase CA 50 HZ. Viene utilizzato nelle centrali elettriche, tensione nominale del sistema di sottostazione 35 kV, corrente massima nominale 2000 A, tensione massima non superiore a 40,5 kV bus singolo o bus singolo sezionato set di apparecchiature di distribuzione.

Questo dispositivo di commutazione soddisfa i requisiti di DL/ t404-91, IEC298, GB3906 e altri standard e ha le funzioni di prevenire il funzionamento errato dell'interruttore automatico, spingere e tirare il carrello con carico, linea di terra, trasmissione di potenza con linea di terra e intervallo di ricarica accidentale (denominati "cinque precauzioni").

La sottostazione a scatola è adatta per quartieri residenziali, cambiamenti pubblici urbani, centri vivaci, energia edilizia e così via. Gli utenti possono scegliere il cambio del tipo di scatola in base alle diverse condizioni di utilizzo e al grado di carico. Dall'avvento della sottostazione box, si è sviluppata molto rapidamente. Nei paesi sviluppati è stato sviluppato il 70% dei trasformatori di distribuzione e negli Stati Uniti il ​​90%. Il rapido sviluppo della modernizzazione urbana della Cina e il rinnovamento della rete di distribuzione urbana troveranno ampia applicazione.
Le sottostazioni a scatola sono utilizzate in grattacieli residenziali, ville lussuose, parchi quadrati, aree residenziali, fabbriche di piccole e medie dimensioni, miniere, giacimenti petroliferi e costruzioni temporanee di elettricità e altri luoghi per accettare e distribuire elettricità nel sistema di distribuzione.

Condizioni ambientali:

Altitudine: 1000 metri e inferiore.
Temperatura ambiente: - 25 ~ +40 C.

Velocità del vento: non più di 35 m/s.
Umidità relativa: non più del 90% (+25 C).
Accelerazione orizzontale sismica: non più di {{0}},4 m/s, accelerazione verticale: non più di 0,2 m/s.
Luogo di utilizzo: non devono essere presenti materiali conduttivi, polverosi, pericolosi, corrosivi, infiammabili ed esplosivi dannosi per i metalli e gli isolanti.

La sottostazione di tipo europeo è un set completo di nuove apparecchiature per trasformatori di potenza sviluppati dalla nostra azienda sulla base della trasformazione della rete urbana nazionale, creando la combinazione ottimale per il trasformatore di potenza sigillato immerso in olio e componenti elettrici ad alta e bassa tensione. Attraverso l'ottimizzazione della struttura, il quadro sarà miniaturizzato in misura estrema, riducendo notevolmente l'area occupata del trasformatore combinato con vantaggi quali volume ridotto, basso rumore, alimentazione affidabile, struttura ragionevole, flessibile per l'installazione, facile da usare e in grado di funzionare in profondità nel centro di carico alla massima estensione, ecc. Può assemblare il terminale di automazione di rete (FTU) nell'armadio della rete ad anello ad alta tensione, realizzare il rilevamento affidabile di cortocircuiti e guasti di messa a terra monofase e ha la funzione di "quattro remoto", che facilita l'aggiornamento automatico della distribuzione della rete. È ampiamente utilizzato nei quartieri residenziali, nei centri commerciali, nelle stazioni, nelle imprese industriali e minerarie, negli aeroporti, nelle ferrovie, nelle scuole, negli ospedali, nei grattacieli e nei luoghi.

Caratteristiche:

1) Area occupata più piccola
2) Solido e affidabile
3) Facile da spostare, bello e pratico
4) Il suo costo è basso e il periodo di installazione è breve

Struttura delle funzioni della sottostazione box

A. La funzione e le caratteristiche della sottostazione box

La sottostazione di tipo box si riferisce a un dispositivo di distribuzione esterno che installa insieme quadri e trasformatori di alta e bassa tensione in una scatola chiusa. La funzione principale è quella di fornire l'energia elettrica necessaria per le utenze ad alta o bassa tensione. Ha le seguenti caratteristiche:

1. Ingombro ridotto. L'installazione di una sottostazione a scatola può far risparmiare più di due terzi della superficie rispetto alla costruzione di una sottostazione della stessa dimensione.

2. Metodi di combinazione flessibili. La struttura delle sottostazioni di tipo box è relativamente compatta, ogni box forma un sistema indipendente, il che rende il metodo di combinazione flessibile e variabile. L'utente può combinare liberamente alcune modalità in base alla situazione reale per soddisfare le esigenze di luoghi diversi.

3. Bellissimo aspetto, facile da coordinare con l'ambiente. L'involucro della scatola può essere selezionato in diversi colori a seconda dei diversi luoghi di installazione, facilitando il coordinamento con l'ambiente circostante. È particolarmente adatta per aree densamente popolate come comunità residenziali urbane, stazioni, porti, aeroporti, parchi, aree verdi, ecc. Può essere utilizzata come cabina fissa o come cabina mobile.

4. Investimenti bassi e ciclo di costruzione breve. Le sottostazioni di tipo box riducono gli investimenti dal 40% al 50% rispetto alle sottostazioni convenzionali della stessa scala e il ciclo di costruzione e installazione può essere notevolmente ridotto. Allo stesso tempo, anche il carico di lavoro di manutenzione giornaliero della sottostazione a scatola è relativamente ridotto.

B. Tipologie di sottostazioni box type

1. Tipo di assieme

Installare il set completo di dispositivi e trasformatori ad alta e bassa tensione in scatole metalliche e lasciare corridoi operativi nei dispositivi di distribuzione ad alta e bassa tensione. Questo tipo di trasformatore a scatola ha un grande volume e al giorno d'oggi viene utilizzato raramente.

2. Tipo di dispositivo combinato

Invece di utilizzare il set completo di dispositivi esistente, le apparecchiature elettriche di controllo e protezione ad alta e bassa tensione vengono imballate direttamente nella scatola, formando un tutt'uno. Il progetto è considerato esente da manutenzione, senza corridoi operativi e una piccola scatola, nota anche come scatola per trasformatori in stile europeo o scatola per trasformatori ordinari.

3. Un tipo di corporatura

Semplificare i dispositivi di controllo e protezione ad alta tensione e mettere insieme i dispositivi di distribuzione ad alta e bassa tensione e il corpo principale del trasformatore nel serbatoio dell'olio del trasformatore per formare un insieme, più piccolo, vicino al trasformatore immerso nell'olio del stessa capacità, che è 1/3 del trasformatore di tipo box europeo. Conosciuto anche come trasformatore a scatola in stile americano o trasformatore a scatola compatta.

C. Struttura della Sottostazione Box

1. Struttura del trasformatore a scatola di stile europeo

(1) In Cina vengono comunemente utilizzate sottostazioni di tipo scatolare di tipo europeo, con tre parti ciascuna composta da una stanza, che formano una struttura "mu" o "pin". I modelli comunemente usati includono ZBW e XWB. La sezione trasversale e gli schemi elettrici sono mostrati nella Figura GYPD00102003-1. La camera ad alta tensione del trasformatore a scatola in stile europeo è un interruttore di carico per rete ad anello, linea doppia o unità terminale, con un volume ridotto e compatibilità con l'armadio di rete ad anello. Adozione di un design compatto sicuro e affidabile, con funzione di interblocco anti-malfunzionamento completa, alta affidabilità e funzionamento e manutenzione convenienti. Le apparecchiature ad alta tensione generalmente adottano una combinazione di interruttore di carico e fusibile. Il fusibile è dotato di un impattore. Dopo che il fusibile è bruciato, l'attaccante spingerà il meccanismo di rilascio e l'interruttore di carico trifase si aprirà contemporaneamente per evitare il funzionamento con perdita di fase. Allo stesso tempo, se viene utilizzato un comando elettrico, è possibile implementare la funzione di automazione della distribuzione. L'uscita del cavo da 10kV della struttura di rete ad anello è dotata di indicatore di guasto verso terra e sensore di sequenza zero. I trasformatori possono essere del tipo a bagno d'olio o a secco, con cablaggio D, yn11. Considerando la dissipazione del calore sfavorevole è possibile utilizzare la ventilazione naturale o la ventilazione forzata superiore. La sala a bassa tensione è dotata di misurazione e compensazione della potenza reattiva, e il circuito secondario e il numero di linee in uscita possono essere progettati in base alle esigenze dell'utente per soddisfare le diverse esigenze. Il guscio esterno è realizzato in lamiera di acciaio o in lega, con copertura superiore a doppio strato e buon isolamento. L'aspetto e il colore possono essere coordinati con l'ambiente. La camera ad alta tensione, la camera del trasformatore e la camera a bassa tensione sono separate in compartimenti indipendenti da tramezzi. Per il monitoraggio e la manutenzione, in ogni compartimento sono installati dispositivi di illuminazione e l'interruttore dell'illuminazione è controllato dalla porta.

2. Struttura del trasformatore a scatola in stile americano

(1) Il trasformatore a scatola in stile americano condivide un interruttore e un trasformatore ad alta tensione nello stesso serbatoio dell'olio. I modelli comuni di trasformatori a scatola in stile americano includono ZB1336, GE e COOPER. La struttura e il cablaggio sono mostrati nelle figure GYPD00102003-2 e GYPD00102003-3.

Il trasformatore a scatola in stile americano adotta una struttura completamente sigillata e completamente isolata con elevata sicurezza, che può essere utilizzata per reti e terminali ad anello. L'alta tensione è controllata da un interruttore di carico dell'olio a quattro posizioni con collegamento trifase di tipo T o di tipo V, come mostrato nella Figura GYPD00202002-04 e GYPD00202002-05

2) Il trasformatore adotta un fusibile di riserva collegato in serie con un fusibile a innesto per fornire protezione. Il prefusibile è installato all'interno della scatola ed agisce solo in caso di mancanza di fase interna alla scatola trasformatore, utilizzata per proteggere la linea ad alta tensione. Il fusibile a innesto si attiva in caso di cortocircuito o sovraccarico sul lato secondario.

Il cavo ad alta tensione è collegato a un manicotto con buone prestazioni di isolamento, collegato alla spina del cavo a gomito per sigillare la parte sotto tensione. La spina del cavo a gomito è una spina isolata completamente schermata che può essere completamente caricata e scollegata, equivalente a un interruttore di carico. La struttura è mostrata nella Figura GYPD00102003-6, ma se è collegata a un punto di cortocircuito, la spina a gomito e il manicotto devono essere sostituiti.

D.Funzionamento della sottostazione Box

1. La sottostazione a scatola deve essere posizionata in un luogo relativamente alto, non in aree basse, per evitare che l'acqua piovana entri nella scatola e influenzi il funzionamento dell'apparecchiatura. Quando si gettano piattaforme di cemento, è necessario lasciare degli spazi sui lati di alta e bassa tensione per facilitare la posa dei cavi in ​​entrata e in uscita. Quando si scava la fondazione, se si incontra il terreno formato dall'accumulo di rifiuti o terreno corrosivo, è necessario scavare su terreno solido, quindi riempirlo con terreno di buona qualità e compattarlo, quindi riempirlo con tre strati di terreno o ghiaia per garantire la stabilità della fondazione.

2. La messa a terra e il collegamento neutro della sottostazione di tipo box condividono una rete di messa a terra comune. La griglia di messa a terra adotta generalmente il metodo di infissione di pali di messa a terra ai quattro angoli della fondazione, per poi collegarli nel loro insieme. Devono essere presenti due collegamenti affidabili tra la sottostazione box e la rete di terra. Dopo il funzionamento, il collegamento a terra deve essere controllato regolarmente per assicurarsi che non sia allentato o corroso. Misurare regolarmente la resistenza di terra, non superiore a 4 Ω.

3. La sottostazione a scatola adotta principalmente il raffreddamento a circolazione naturale dell'aria. Pertanto attorno ad essa non dovrebbero accumularsi detriti, in particolar modo attorno alla porta della sala del trasformatore. Anche i fori di ventilazione delle alette devono essere rimossi regolarmente per garantire che l'apparecchiatura non superi la temperatura massima consentita.

Dopo lo sgancio dell'interruttore a bassa tensione, la causa deve essere identificata prima che l'energia possa essere trasmessa per evitare l'espansione dell'incidente.

5. La camera ad alta tensione della sottostazione a scatola deve essere dotata di parafulmini all'ossido di zinco e il metodo di installazione deve essere conveniente per il test e la sostituzione.

6. Le apparecchiature come interruttori di rete ad anello, trasformatori, parafulmini, ecc. nella sala ad alta tensione dovrebbero essere regolarmente ispezionate e sottoposte a manutenzione, i difetti dovrebbero essere scoperti e risolti in modo tempestivo e i test preventivi di isolamento dovrebbero essere condotti regolarmente. Se viene interrotto per più di 3 mesi e viene rimesso in funzione, è necessario condurre un test preventivo completo del progetto.

7. Per sostituire un fusibile ad alta tensione senza potere di interruzione, il trasformatore deve essere spento, l'interblocco meccanico deve essere correttamente rilasciato durante il funzionamento e deve essere utilizzata un'asta di manovra isolata.

8. Tutti i fori dei cavi in ​​entrata e in uscita della sottostazione di tipo box devono essere sigillati per impedire l'ingresso di piccoli animali che causino incidenti.

9. Deve avere un segnale di avvertimento di "pericolo di alta tensione" e un numero di targa per le apparecchiature elettriche

















Q5: OEM/ODM è disponibile?

R: Sì, lo è! I nostri prodotti possono essere personalizzati. Disponiamo di team di progettazione e ingegneri, possiamo personalizzare i prodotti in base al disegno o ai requisiti dei clienti.



Q6: Sei un produttore o una società commerciale?
A: Siamo una fabbrica, in quanto produttore professionale al 100% con 20 anni di esperienza nella produzione, potremmo produrre prodotti in base alle esigenze dei clienti e potremmo anche controllare la qualità dei prodotti al 100%.



Q7: Il prezzo può essere negoziato?

R: Sì, il prezzo è negoziabile. Può essere modificato in base alla quantità o al pacchetto



Q8: Che ne dici dell'ispezione?

A: Abbiamo l'intero sistema di ispezione, dalla materia prima ai prodotti finali, che include test di aumento della temperatura, test del tipo di conduttore per test di spruzzatura del sale, test di vita meccanica.



Q9: Quali sono i termini di pagamento?

A: TT, Paypal, Western Union, Alibaba Trade Assurance e L/C sono accettabili. 30% T/T in anticipo, saldo del 70% prima della spedizione.



Q10: Qual è il servizio offerto dall'azienda?

A: Abbiamo un team di ingegneri professionisti in grado di progettare e sviluppare lo stampo per soddisfare le diverse esigenze del cliente.

Abbiamo anche il team di vendita per offrire un buon servizio dalla prevendita al postvendita.







Questo prodotto è solitamente personalizzato.
Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.
Fai clic sul pulsante in basso per inviarci le informazioni e il nostro personale di vendita ti contatterà per fornirti i disegni di progettazione



Ecco i nostri esempi di clienti come riferimento

Clienti vietnamiti

REQUISITI TECNICI E CARATTERISTICHE DELL'APPARECCHIATURA
Re:82 imposta la sottostazione compatta
Articolo- NO.	Programma dei dati tecnici	Unità	Obbligatorio (a 3000 m	Dati offerti
	Requisiti dei dati di sistema
1.05.10	Conduttore in rame intrecciato per la messa a terra
	Produttore	-
	Materiale	-	rame
	Sezione trasversale	mm2	>50
	Lunghezza	m	>40
1.05.11	Barre di messa a terra
	Produttore	-
	Tipo	-
	Materia!	-
	Lunghezza	m
	Sezioni per asta	pz
1.6	Sottostazioni compatte (opzione 1)
	Produttore	-		fengyuan
	Tipo	-		All'aperto
	Classe di protezione complessiva per la sottostazione completa	-	IP44	IP44
	Materiale della custodia	-		GI
	Dimensioni complessive (L x L x A)
	per S/S con trasformatore 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ per S/S con trasformatore 1x100 kVA	mm/mm/mm		3000x1850x2150
	per S/S con trasformatore 1x160 kVA	mm/mm/mm		3000x1850x2150
	• per S/S con trasformatore 1x250 kVA	mm/mm/mm		3000x1850x2150
	Peso complessivo
	■ per S/S con trasformatore 1x50 kVA	kg		1000 kg.
	■ per S/S con trasformatore 1x100 kVA	kg		1000 kg.
	■ per S/S con trasformatore 1x160 kVA	kg		1000 kg.
	■ per S/S con trasformatore 1x250 kVA	kg		1000 kg.
1.6.1	Apparecchiature di manovra da 20 kV
	Produttore	-		Chnt / Equivalente
	Tipo	-		RMU per interni



SE HAI BISOGNO DI MAGGIORI DETTAGLI, NON ESITATE A CONTATTARCI
