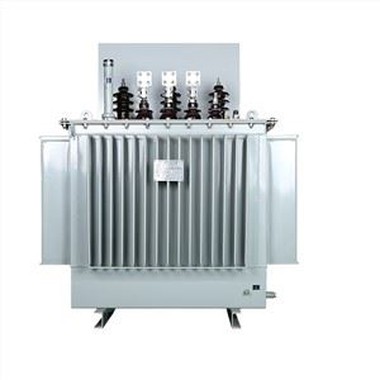

Trasformatore di potenza 20/0,4 KV a bagno d'olio H{{0}}kva

Trasformatore di alimentazione da 20/0,4 KV immerso in olio da H{{0}}kVA



I trasformatori di distribuzione dell'olio sono una delle apparecchiature importanti nei sistemi di alimentazione e distribuzione di imprese industriali e minerarie e di edifici civili. Riducono la tensione di rete da 10 (6) kV o 35 kV alla tensione del bus 230/400 V utilizzata dagli utenti. Questo prodotto è adatto per CA 50 (60) Hz, capacità massima sulla targa trifase 2500 kVA (capacità massima sulla targa monofase 833 kVA, il trasformatore monofase generalmente non è consigliato) e può essere utilizzato in ambienti interni (all'aperto). Quando la capacità è pari o inferiore a 315 kVA, può essere installato su palo. La temperatura ambiente non è superiore a 40 gradi, non inferiore a -25 gradi, la temperatura media massima giornaliera è di 30 gradi, la temperatura media annuale massima è di 20 gradi e l'umidità relativa non è superiore al 90% (ambiente la temperatura è di 25 gradi), l'altitudine non deve superare i 1000 m. Se non è conforme alle condizioni di utilizzo di cui sopra, è necessario apportare le opportune modifiche alla quota in conformità con le disposizioni pertinenti di GB6450-86.

storia dello sviluppo

L'olio per trasformatori è un liquido a base di petrolio che ha il potenziale di combustione e presenta inconvenienti ambientali. Tuttavia, grazie alle eccellenti prestazioni e al basso prezzo dell'olio per trasformatori, la stragrande maggioranza dei trasformatori di potenza utilizza ancora l'olio per trasformatori come mezzo isolante e di raffreddamento.

Alla fine del 19° secolo, i trasformatori iniziarono a utilizzare l'olio per trasformatori come mezzo di isolamento e raffreddamento, portando alla nascita dei trasformatori immersi in olio. Oltre all’abbondante stoccaggio naturale e ai prezzi bassi, l’olio per trasformatori è stato ampiamente utilizzato per le sue seguenti caratteristiche.

1) Se utilizzato insieme a materiali in fibra, le prestazioni di isolamento sono buone, il che può ridurre la distanza di isolamento e ridurre i costi.

2) L'olio del trasformatore ha una bassa viscosità e buone prestazioni di trasferimento del calore.

3) Può proteggere efficacemente il nucleo di ferro e l'avvolgimento dall'influenza dell'umidità nell'aria.

4) Proteggere la carta isolante e il cartone dall'azione dell'ossigeno, ridurre l'invecchiamento dei materiali isolanti e prolungare la durata dei trasformatori.

Fatta eccezione per alcuni trasformatori di piccole e medie dimensioni e trasformatori di gas per scopi speciali, la stragrande maggioranza dei trasformatori di grandi e medie dimensioni utilizza ancora l'olio per trasformatori come mezzo di raffreddamento e isolamento.

L'isolamento dei trasformatori impregnati con olio per trasformatori ha un grado di resistenza al calore A e una temperatura operativa a lungo termine di 105 gradi.

classificazione

Differenziazione di fase

Può essere suddiviso in trasformatori trifase e trasformatori monofase. Nei sistemi di alimentazione trifase vengono generalmente utilizzati trasformatori trifase. Quando la capacità è troppo grande e limitata dalle condizioni di trasporto, tre trasformatori monofase possono essere utilizzati anche in sistemi di alimentazione trifase per formare gruppi di trasformatori.

Differenziazione degli avvolgimenti

Può essere suddiviso in trasformatori a doppio avvolgimento e trasformatori a triplo avvolgimento. Di solito, i trasformatori sono trasformatori a doppio avvolgimento, che hanno due avvolgimenti sul nucleo di ferro, uno è l'avvolgimento originale e l'altro è l'avvolgimento secondario. Un trasformatore a tre avvolgimenti è un trasformatore di capacità maggiore (superiore a 5600 kVA) utilizzato per collegare tre diverse linee di trasmissione di tensione. In casi particolari esistono anche trasformatori Satins che utilizzano più avvolgimenti.

Classificazione strutturale

Può essere suddiviso in trasformatori di tipo core e trasformatori di tipo shell. Se l'avvolgimento è avvolto attorno al nucleo di ferro, si tratta di un trasformatore con nucleo di ferro; Se il nucleo di ferro è avvolto attorno alla periferia dell'avvolgimento, si tratta di un trasformatore a guscio di ferro. I due sono solo leggermente diversi nella struttura e non presentano alcuna differenza sostanziale in linea di principio. I trasformatori di potenza sono tutti del tipo con nucleo in ferro.

Il trasformatore è costituito principalmente da un nucleo in ferro, un avvolgimento, un serbatoio dell'olio, un conservatore, un manicotto isolante, un commutatore e un relè del gas.

1. Nucleo di ferro

Il nucleo di ferro è la parte del circuito magnetico di un trasformatore. Durante il funzionamento, vengono generate perdite per isteresi e correnti parassite per generare calore. Per ridurre la perdita di calore e ridurre volume e peso, il nucleo di ferro è composto da fogli di acciaio al silicio a grani orientati laminati a freddo con un elevato coefficiente di conduttività magnetica inferiore a 0,35 mm. In base alla disposizione dell'avvolgimento nel nucleo di ferro, esistono due tipi: tipo a nucleo e tipo a guscio.

Nei trasformatori di grande capacità, al fine di garantire che il calore generato dalla perdita del nucleo di ferro possa essere completamente portato via dall'olio isolante durante la circolazione, al fine di ottenere un buon effetto di raffreddamento, nel nucleo di ferro vengono spesso installati canali di raffreddamento dell'olio .

2. Avvolgimento

L'avvolgimento e il nucleo di ferro sono entrambi componenti principali del trasformatore. A causa della resistenza dell'avvolgimento stesso o della resistenza di contatto sui giunti, dalla legge di Joule è noto che viene generato calore. Pertanto, l'avvolgimento non può far passare una corrente superiore alla corrente nominale per un lungo periodo. Inoltre, quando si fa passare la corrente di cortocircuito, sull'avvolgimento verrà generata una forza elettromagnetica significativa che danneggerà il trasformatore. Esistono due tipi fondamentali di avvolgimenti: concentrici e sovrapposti.

I principali guasti degli avvolgimenti del trasformatore sono i cortocircuiti tra le spire e i cortocircuiti sull'involucro. I cortocircuiti tra le spire sono causati principalmente dall'invecchiamento dell'isolamento o da danni meccanici all'isolamento durante il sovraccarico del trasformatore e dai cortocircuiti. Quando il livello dell'olio all'interno del trasformatore diminuisce, facendo sì che l'avvolgimento esponga il livello dell'olio, possono verificarsi anche cortocircuiti tra le spire; Inoltre, quando si verifica un cortocircuito passante, a causa dell'effetto della sovracorrente, l'avvolgimento si deforma, provocando danni meccanici all'isolamento e provocando anche cortocircuiti tra le spire. Quando si verifica un cortocircuito tra le spire, la corrente all'interno dell'avvolgimento di cortocircuito può superare il valore nominale, ma la corrente dell'intero avvolgimento non può superare il valore nominale. In questo caso interverrà la protezione gas e nei casi più gravi anche il dispositivo di protezione differenziale. La causa del cortocircuito sull'involucro è anche dovuta all'invecchiamento dell'isolamento, all'umidità dell'olio, al calo del livello dell'olio oppure a fulmini e sovratensione durante il funzionamento. Inoltre, quando si verifica un cortocircuito passante, la deformazione dell'avvolgimento dovuta alla sovracorrente può causare anche un cortocircuito all'involucro. Quando c'è un cortocircuito sull'involucro, generalmente è dovuto all'azione del dispositivo di protezione del gas e dell'azione di protezione della terra.

3. Serbatoio del carburante

Il corpo (avvolgimento e nucleo in ferro) di un trasformatore immerso in olio è installato in un serbatoio riempito con olio per trasformatore, saldato con piastre di acciaio. Il serbatoio dell'olio dei trasformatori medi e piccoli è costituito da un guscio scatolare e da un coperchio scatolare. Il corpo del trasformatore è posizionato all'interno del guscio della scatola e il coperchio della scatola può essere aperto per sollevare il corpo per la manutenzione.

Classificazione del raffreddamento dell'isolamento

Può essere suddiviso in trasformatori immersi in olio e trasformatori a secco. Per migliorare le condizioni di isolamento e raffreddamento, il nucleo di ferro e l'avvolgimento del trasformatore sono immersi insieme nel serbatoio dell'olio riempito con olio del trasformatore. In situazioni particolari, come i lampioni e l'illuminazione delle miniere, vengono utilizzati anche trasformatori a secco.

Tipo immerso in olio

1. Trasformatori immersi in olio non chiusi: comprendono principalmente S8, S9, S10 e altri prodotti della serie, ampiamente utilizzati nelle imprese industriali e minerarie, nell'agricoltura e negli edifici civili.

2. Trasformatori chiusi immersi in olio: includono principalmente S9, S9-M, S10-M e altre serie di prodotti, comunemente utilizzati in luoghi con elevato inquinamento da idrocarburi e sostanze chimiche nelle industrie petrolifere e chimiche.

3. Trasformatori immersi in olio sigillati: disponibili principalmente in BS9, S9-, S10-, S11-MR, SH, SH12-M e altre serie di prodotti, possono essere utilizzato per la distribuzione di energia in vari luoghi come imprese industriali e minerarie, agricoltura ed edifici civili.

Inoltre, esistono vari trasformatori speciali per scopi specifici. Ad esempio trasformatori ad alta tensione per test, trasformatori per forni elettrici, trasformatori per saldatura e trasformatori per circuiti a tiristori, trasformatori di tensione e trasformatori di corrente per strumenti di misura.

Caratteristiche di performance

UN. L'avvolgimento di bassa tensione dei trasformatori immersi in olio adotta generalmente una struttura cilindrica con avvolgimento in lamina di rame, ad eccezione dei fili di rame di piccola capacità; L'avvolgimento ad alta tensione adotta una struttura cilindrica multistrato, garantendo una distribuzione equilibrata di ampere-spire, bassa dispersione magnetica, elevata resistenza meccanica e forte resistenza al cortocircuito.

B. Il nucleo di ferro e l'avvolgimento adottano ciascuno misure di fissaggio e le parti di fissaggio come l'altezza e i cavi a bassa tensione del dispositivo sono dotati di dadi antiallentamento autobloccanti. Adottano una struttura centrale non sospesa e possono sopportare gli urti durante il trasporto.

C. La bobina e il nucleo di ferro vengono essiccati sotto vuoto e l'olio del trasformatore viene filtrato e iniettato utilizzando un processo sotto vuoto per ridurre al minimo l'umidità all'interno del trasformatore.

D. Il serbatoio dell'olio adotta piastre ondulate, che hanno funzione di respirazione per compensare la variazione di volume dell'olio causata dalle variazioni di temperatura. Pertanto questo prodotto non dispone di un serbatoio di stoccaggio dell'olio, il che ovviamente riduce l'altezza del trasformatore.

e. Grazie alla sostituzione del serbatoio di stoccaggio dell'olio con lamiere ondulate, l'olio del trasformatore viene isolato dall'esterno, impedendo efficacemente l'ingresso di ossigeno e acqua, il che può portare ad una diminuzione delle prestazioni di isolamento.

F. Sulla base dei cinque punti prestazionali sopra indicati, garantisce che il trasformatore immerso in olio non richieda la sostituzione dell'olio durante il normale funzionamento, riducendo notevolmente i costi di manutenzione del trasformatore e prolungandone la durata.

Punti chiave di selezione

Carica la natura

1) Quando i carichi primari o secondari sono numerosi è consigliabile installare due o più trasformatori. Quando uno dei trasformatori è disconnesso, la capacità dei restanti trasformatori può soddisfare il consumo di elettricità dei carichi primari e secondari. 1. Il carico secondario dovrebbe essere concentrato il più possibile e non troppo disperso.

2) Quando la capacità di carico stagionale è elevata, è necessario installare trasformatori speciali. Ad esempio il carico dei condizionatori e dei congelatori nei grandi edifici civili, e il carico del riscaldamento elettrico.

3) Quando il carico concentrato è elevato, è necessario installare trasformatori speciali. Come grandi apparecchiature di riscaldamento, grandi macchine a raggi X, forni elettrici ad arco, ecc.

4) Quando il carico di illuminazione è elevato o l'uso di un trasformatore condiviso per l'alimentazione e l'illuminazione influisce seriamente sulla qualità dell'illuminazione e sulla durata della lampadina, è possibile installare un trasformatore di illuminazione dedicato. In generale, alimentazione e illuminazione condividono un trasformatore.

Ambiente di utilizzo

In condizioni medie normali, è possibile selezionare trasformatori immersi in olio o trasformatori a secco, come sottostazioni elettriche indipendenti o collegate per imprese industriali e minerarie, agricoltura e sottostazioni elettriche indipendenti per aree residenziali. I trasformatori disponibili per la selezione includono S8, S9, S10, SC (B) 9, SC (B) 10, ecc.

Ambiente di temperatura

① Mantenere la stabilità a lungo termine ad una temperatura di 220 gradi

② In grado di resistere al funzionamento a breve termine a una temperatura di 350 gradi

③ Mantiene prestazioni stabili in un'ampia gamma di temperature e umidità

④ Ad una temperatura di 250 gradi, non si scioglierà, non scorrerà né supporterà la combustione

⑤ Ad una temperatura di 750 gradi non verranno rilasciati gas tossici o corrosivi

Requisiti di installazione

1. Il binario di fondazione del trasformatore deve essere orizzontale e il conservatore dell'olio deve avere una pendenza dello 1-1,5%.

2. I trasformatori dovrebbero essere rinforzati.

3. I conduttori primario e secondario del trasformatore non devono causare sollecitazioni sulla boccola.

L'involucro del trasformatore è saldamente collegato al punto neutro e al dispositivo di messa a terra per formare una trinità da 800 KVA (installare relè gas).

caratteristica

vantaggio

1. L'olio per trasformatori ha un buon isolamento e conduttività termica, mentre l'olio per trasformatori è economico.

2. Può risolvere il problema della dissipazione del calore ad alta capacità e dell'isolamento ad alta tensione nei trasformatori.

svantaggio

1. L'olio del trasformatore è infiammabile e può bruciare ed esplodere quando incontra fiamme

2. L'olio del trasformatore è dannoso per la salute umana

3. L'olio del trasformatore deve essere ispezionato regolarmente

4. Le prestazioni di tenuta dei trasformatori immersi in olio sono scarse e dovrebbero essere invecchiate, con conseguenti gravi perdite di olio nel sito operativo, che influiscono sul funzionamento sicuro delle apparecchiature e incidono anche sull'ambiente

5. Il livello di isolamento dei trasformatori immersi in olio è basso e sono progettati e realizzati secondo l'isolamento di Classe A

Traduzione per: Trasformazione H61 20KV 160kVA B2

H61 Trasformatore 15(20)kV 160kVA B2

Trasformatore di distribuzione trifase MT/BT con avvolgimenti MT e BT in rame avvolto di potenza P=160KVA
- Conformità: standard NFC 52 100 - 52 112 e 52 113 o equivalenti nella sostanza
- Raffreddamento naturale: ONAN
- Regolazione della tensione MT: tramite interruttore +/- 5% in cinque (5) posizioni
- Tipo: su palo H61
- Potenza nominale: 160KVA
- Tensione nominale primaria: 20,000V ± 5%
- Tensione secondaria: 410V a vuoto tra fasi / 240V tra fase e neutro
- Frequenza: 50Hz
- Tensione di cortocircuito: 4%
- Perdita a vuoto inferiore o uguale a 300 W
- Perdita di carico inferiore o uguale a 2000W
- Accoppiamento: Dyn11 con neutro in uscita
- Incroci MT e BT: in porcellana





















Q5: OEM/ODM è disponibile?

R: Sì, lo è! I nostri prodotti possono essere personalizzati. Disponiamo di team di progettazione e ingegneri, possiamo personalizzare i prodotti in base al disegno o ai requisiti dei clienti.



Q6: Sei un produttore o una società commerciale?
A: Siamo una fabbrica, in quanto produttore professionale al 100% con 20 anni di esperienza nella produzione, potremmo produrre prodotti in base alle esigenze dei clienti e potremmo anche controllare la qualità dei prodotti al 100%.



Q7: Il prezzo può essere negoziato?

R: Sì, il prezzo è negoziabile. Può essere modificato in base alla quantità o al pacchetto



Q8: Che ne dici dell'ispezione?

A: Abbiamo l'intero sistema di ispezione, dalla materia prima ai prodotti finali, che include test di aumento della temperatura, test del tipo di conduttore per test di spruzzatura del sale, test di vita meccanica.



Q9: Quali sono i termini di pagamento?

A: TT, Paypal, Western Union, Alibaba Trade Assurance e L/C sono accettabili. 30% T/T in anticipo, saldo del 70% prima della spedizione.



Q10: Qual è il servizio offerto dall'azienda?

A: Abbiamo un team di ingegneri professionisti in grado di progettare e sviluppare lo stampo per soddisfare le diverse esigenze del cliente.

Abbiamo anche il team di vendita per offrire un buon servizio dalla prevendita al postvendita.





Questo prodotto è solitamente personalizzato.
Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.
Fai clic sul pulsante in basso per inviarci le informazioni e il nostro personale di vendita ti contatterà per fornirti i disegni di progettazione



Ecco i nostri esempi di clienti come riferimento

CLIENTI USA

Scheda tecnica N grado 1-A: Trasformatore H61 20kV/400V da 100kVA

DESIGNAZIONI	UNITÀ	DATI SPECIFICI	DATI DEL CANDIDATO
Creatore		Da indicare
Standard di riferimento		CEI 60076
Tipo		Fase
I.V.A		Ermetico
Esecuzione		Tropicalizzato
Dielettrico		Olio privo di PCB
Installazione		In pole
Temperatura ambiente operativa	grado	45
Frequenza nominale	Hz	50
Potenza nominale	Kva	100
Tensione primaria nominale	Kv	20
Livello di isolamento assegnato alla scuola primaria	Kv	24
Numero di fasi nella scuola primaria		03
Tensione secondaria	V	400/230
Campo di regolazione della tensione sul lato M a vuoto	%	±2.5
Accoppiamento		DYn11
Tensione di cortocircuito	%	4 – 4.5
Dimensioni neutre per un carico	%	100
Massime perdite di vuoto	W	230 - 460
Perdite dovute al carico massimo	W	1450 - 2350
Temperatura massima dell'olio a regime stazionario	grado	55
Temperatura massima degli avvolgimenti in regime stazionario	grado	60
Materiale di avvolgimento		Rame elettrolitico
Livello massimo di rumore	Db	52
Mantenimento frequenza industriale 50Hz, 1 min	Kv	50 – 70
Resistenza alle onde d'urto (1,2/50 micro)	Kv	125 - 170
Raffreddamento		SU UN
Targhetta		01
Collegamento a terra		01
Dimensioni Altezza/larghezza/profondità	mm x mm x mm	1200 X 1270 X 820
Massa totale del trasformatore compreso l'olio	Kg	700
Massa d'olio	Kg	160
COLORE
		Tropicalizzato e antiruggine
	Numero	Strati
		Raccoglitore
		Colore
		Planimetrie e schemi tecnici da fornire.
