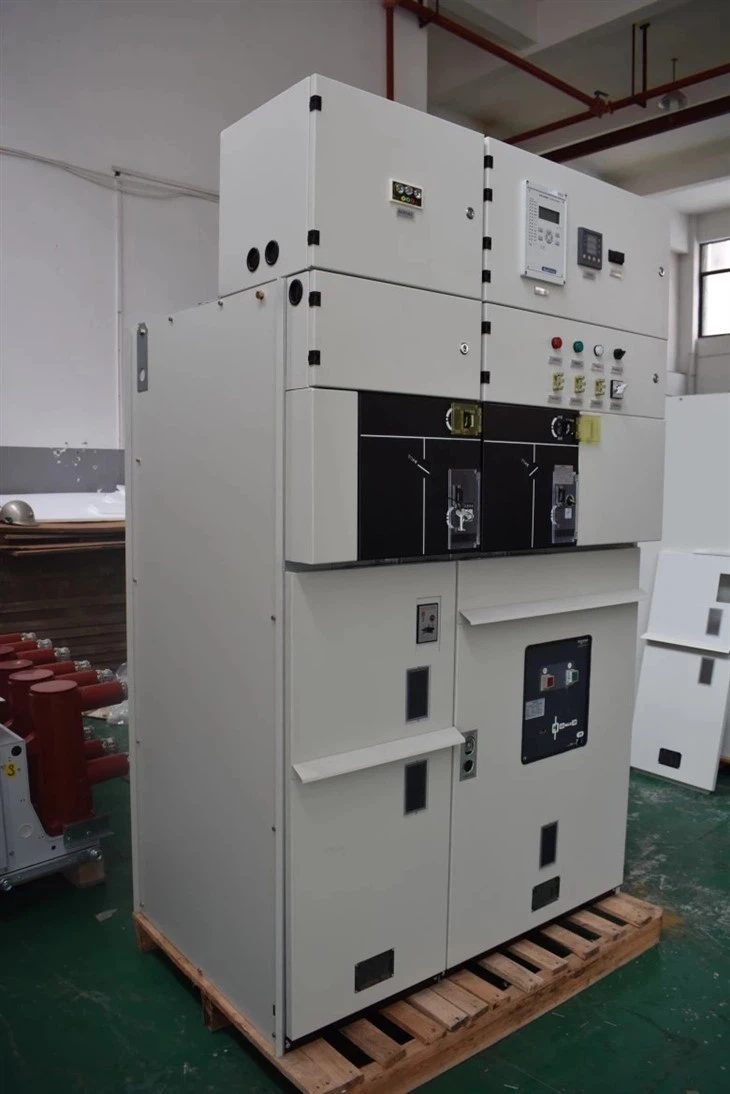

Quadro elettrico isolato in gas ecologico SF6 Ring Main Unit

Quadro elettrico isolato in gas ecologico SF6 unità principale ad anello



Armadio di rete ad anello isolato in aria è un termine che corrisponde all'armadio di rete ad anello isolato in gas compatto. All'inizio, gli armadi di rete ad anello isolati in aria utilizzavano sezionatori VEI sottovuoto o ad aria compressa, sezionatori di carico che producono gas e altri armadi di rete ad anello. Successivamente, con l'uso diffuso di SM6, è diventato il flusso principale di armadi di rete ad anello isolati in aria. Come altri armadi di rete ad anello d'aria, l'interruttore di carico è stato sostituito con un tipo di airbag SF6, il che significa che l'interruttore a tre posizioni di carico e messa a terra è installato all'interno di un guscio isolante in resina epossidica. SF6 come mezzo di estinzione e isolamento dell'arco

Armadio di rete ad anello isolato in aria - armadio di rete ad anello SF6 espandibile, può essere liberamente combinato, ha dimensioni ridotte, è sicuro e affidabile e non richiede manutenzione.

Il gas SF6 viene utilizzato come mezzo isolante e di estinzione dell'arco e il metodo di rotazione dell'arco a campo magnetico costante garantisce una forte capacità di estinzione dell'arco, buone prestazioni di interruzione, bassa sovratensione, lunga durata elettrica e camera di estinzione dell'arco esente da manutenzione.

L'elettrodomestico combinato interruttore di carico - fusibile ha una funzione a tre posizioni, perfetta tenuta, meccanismo di funzionamento affidabile e bloccaggio.

L'interruttore di messa a terra ha una funzione di chiusura in cortocircuito.

Il corpo dell'armadio è formato per stampaggio e piegatura con lamiera zincata rivestita di alluminio, robusta e affidabile.

Test di nebbia salina di 96 ore condotto dall'istituto.

La sbarra isolata della sbarra principale deve essere separata da tramezzi metallici tra gli armadi e non deve generare correnti parassite. Entrambe le estremità della sbarra devono essere sigillate con sigillatura isolante.

Devono essere prese misure per prevenire la concentrazione del campo elettrico e le scariche parziali alla giunzione della sbarra principale.

Il coperchio equalizzatore di tensione del fusibile garantisce le prestazioni di isolamento del quadro, senza concentrazione di campo elettrico e scariche parziali.

L'armadio di rete ad anello comprende i seguenti intervalli: intervallo di commutazione, intervallo di bus, intervallo di cavi, intervallo di meccanismi e intervallo di protezione del controllo

1) Interruttore di carico

Gli interruttori di carico hanno una certa capacità di interruzione sotto carico, il che significa che possono essere eccitati per aprirsi e chiudersi sotto carichi leggeri, ma non possono essere azionati frequentemente. Generalmente, gli interruttori di carico sono dotati di fusibili e hanno una maggiore capacità di estinzione dell'arco rispetto agli interruttori di isolamento.

2) Interruttore di isolamento

Quando l'interruttore automatico disconnette il circuito, la disconnessione del sezionatore consente una netta separazione delle parti attive e morte, fungendo da interruttore ausiliario.

A causa della mancanza di indicatori esterni intuitivi per la posizione del contatto degli interruttori automatici e, in alcuni casi, non è possibile garantire che la sua indicazione sia coerente con la posizione del contatto, è necessario utilizzare interruttori di isolamento per separare chiaramente il parti non in tensione.

Inoltre, il sezionatore ha una certa capacità di estinzione dell'arco naturale, che viene spesso utilizzato per l'ingresso e la disconnessione di apparecchiature con piccola corrente come trasformatore di tensione e parafulmine, e il collegamento tra un interruttore e diverse apparecchiature, rendendo la commutazione dell'interruttore tramite il sezionatore più flessibile e conveniente.

3) Interruttore automatico

Un dispositivo di commutazione che può chiudere, trasportare e disconnettere la corrente in condizioni normali del circuito e può chiudere, trasportare e disconnettere la corrente in condizioni anomale del circuito entro un tempo specificato.

4) Interruttore di messa a terra

Utilizzato principalmente per la manutenzione delle apparecchiature, al fine di evitare improvvise interruzioni di corrente durante il processo di manutenzione, entrambe le estremità dell'apparecchiatura di manutenzione devono essere messe a terra.

L'interruttore di messa a terra dell'armadio di distribuzione ad alta tensione è generalmente collegato a terra sul lato del carico di uscita. Quando si ripara il lato carico dell'armadio di distribuzione ad alta tensione (come il serraggio di bulloni, lo smontaggio dei cavi, ecc.), è necessario scollegare l'interruttore e chiudere contemporaneamente l'interruttore di messa a terra dell'armadio di distribuzione. Ciò può impedire che le improvvise chiamate di alimentazione causino incidenti con scosse elettriche e anche scaricare la carica rimanente, il che è vantaggioso per la sicurezza della manutenzione

Condizioni ambientali

(1) Altitudine adatta: inferiore o uguale a 2000 m Adatto

(2) Temperatura: -40 gradi ~ più 55 gradi relativi

(#) Umidità: Media giornaliera Inferiore o uguale al 95 percento, media mensile Inferiore o uguale al 90 percento

(4) Gradazione dei danni da terremoto: inferiore o uguale al livello 8









Q5: è disponibile OEM/ODM?

R: Sì, lo è! I nostri prodotti possono essere personalizzati. Abbiamo team di progettazione e ingegneri, possiamo personalizzare i prodotti in base al disegno o ai requisiti dei clienti.



Q6: sei un produttore o una società commerciale?
A: Siamo una fabbrica, in qualità di produttore professionale al 100% con 20 anni di esperienza nel produttore, potremmo produrre prodotti in base alle esigenze dei clienti e potremmo anche controllare la qualità dei prodotti al 100%.



Q7: Il prezzo può essere negoziato?

A: Sì, il prezzo è negoziabile. Può essere modificato in base alla quantità o al pacchetto



Q8: Che ne dici di ispezione?

A: Abbiamo l'intero sistema di ispezione dalla materia prima ai prodotti finiti che include il test di aumento della temperatura, il test del tipo di conduttore di test di spruzzatura salina, il test di durata meccanica.



Q9: Quali sono i termini di pagamento?

A: TT, Paypal, Western Union, garanzia commerciale di Alibaba e L/C è accettabile. 30% T/T in anticipo, saldo del 70% prima della spedizione.



Q10 : Qual è il servizio offerto dall'azienda?

A: Abbiamo il team di ingegneri professionisti in grado di progettare e sviluppare lo stampo per soddisfare le diverse esigenze del cliente.

Abbiamo anche il team di vendita per offrire un buon servizio dalla pre-vendita al post-vendita.



Questo prodotto è solitamente personalizzato.
Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.
Si prega di contattare il nostro personale di vendita per ottenere disegni di progetto



Ecco i nostri esempi di clienti per il vostro riferimento

Clienti vietnamiti

7.1	Programma di garanzia tecnica: unità principali dell'anello
Articolo	Descrizione	Unità	Requisiti	Valore garantito
1.0	Tipo/modello	-	Stato	RMU ·
2.0	Mezzo isolante	-	Vuoto /SF6	SF6
2.1	Mezzo di interruzione		Vuoto /SF6	SF6
2.2	Protezione del trasformatore (fusibile/interruttore automatico)		interruttore	interruttore
3.0	Norma di applicazione	-	CEI e BS	CEI
4.1	Tensione nominale nominale	chilovolt	11	11
4.2	Tensione massima nominale	chilovolt	12	12
4.3	Frequenza nominale	Hz	50	50
4.4	Frequenza di alimentazione con tensione	chilovolt	28	28
4.5	Tensione di tenuta all'impulso	KVP	95	95
5.0	Sbarre a corrente nominale	A	630	630
5.1	Corrente nominale cavo (interruttore)	A	630	630
5.2	Corrente nominale (T-OFF)	A	125	125
5.3	Corrente nominale per interruttore automatico	A	125	125
6.0	Capacità di rottura
6.1	Circuito chiuso (interruttore a cavo)	A	630	630
6.4	Corrente di interruzione di cortocircuito	Ka	20	20
6.5	Capacità di produzione nominale	Ka	50	50
6.6	Corrente nominale di breve durata 3 sec	Ka	20	20
7.0	Dimensioni			CTC	CCTC
	Altezza	millimetro		1950	1950
	Larghezza	millimetro		1170	1545
	Profondità	millimetro		750	750
8	Le RMU sono prodotte su licenza, in tal caso indicare il nome dell'azienda			HENAN FENGYUAN POWER TECHNOLOGY CO.,LTD.
