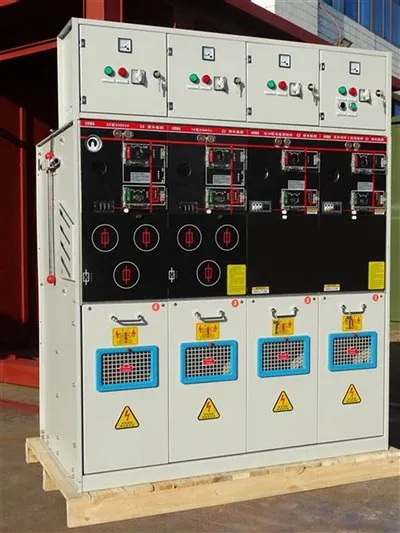

Quadro elettrico RMU Quadro isolato in gas 33KV GIS SF6

Quadro elettrico RMU Quadro isolato in gas 33KV GIS SF6









L'unità principale dell'anello (RMU) è generalmente divisa in due tipi: isolamento in aria e isolamento in SF6. Viene utilizzato per interrompere la corrente di carico, interrompere la corrente di cortocircuito e la corrente a vuoto del trasformatore, nonché la corrente di carica per linee aeree e cavi a una certa distanza. Svolge un ruolo di controllo e protezione ed è un importante quadro per l'alimentazione RMU e l'alimentazione dei terminali. Nell'armadio, gli interruttori di carico dotati di isolamento in aria includono principalmente il tipo di produzione di gas, il tipo di aria compressa e il tipo di vuoto. Gli interruttori di carico dotati di isolamento in SF6 sono del tipo SF6. A causa del gas SF6 racchiuso nel guscio, la frattura della parete divisoria da esso formata non è visibile. L'interruttore del carico nell'armadio principale dell'anello richiede generalmente tre posizioni, vale a dire interrompere il carico, isolare il circuito ed eventualmente fare affidamento sulla messa a terra. Gli interruttori di generazione del gas, aria compressa e carico SF6 possono essere facilmente raggiunti in tre posizioni, mentre la camera di estinzione dell'arco a vuoto può essere solo scollegata e non può essere isolata. Pertanto, un interruttore separato viene solitamente aggiunto al quadro di comando della rete ad anello di carico sotto vuoto prima dell'interruttore di carico per formare un'interruzione di isolamento.



Le "Cinque Prevenzioni" dei quadri ad alta tensione

1. Dopo che la cabina dell'interruttore sottovuoto all'interno del quadro ad alta tensione è stata chiusa in posizione di prova, l'interruttore della cabina non può entrare nella posizione di lavoro. (Impedire la chiusura del carico) quadro

2. Quando il coltello di terra nel quadro ad alta tensione è in posizione chiusa, l'interruttore della cabina non può essere chiuso. (Impedire la chiusura con filo di terra)

3. Quando l'interruttore sottovuoto all'interno del quadro ad alta tensione è chiuso, la porta posteriore dell'armadio viene bloccata con il dispositivo meccanico sul coltello di messa a terra. (Per evitare l'ingresso accidentale negli intervalli addebitati)

4. L'interruttore sottovuoto all'interno del quadro ad alta tensione è chiuso durante il funzionamento e il coltello di messa a terra non può essere messo in funzione. (Prevenire la sospensione sotto tensione dei cavi di messa a terra)

5. L'interruttore sottovuoto all'interno del quadro ad alta tensione non può uscire dalla posizione di lavoro dell'interruttore di cabina quando è in funzione e chiuso. (Prevenire l'interruttore del coltello caricato)

L'unità principale Ring (RMU) è un'apparecchiatura elettrica costituita da un gruppo di quadri ad alta tensione installati in un armadio metallico in lamiera di acciaio o trasformati in un alimentatore RMU di tipo a intervallo modulare. La sua parte principale utilizza interruttori di carico e fusibili, che presentano i vantaggi di struttura semplice, dimensioni ridotte, prezzo basso, parametri e prestazioni di alimentazione migliorati e sicurezza dell'alimentazione. Viene utilizzato nelle stazioni di distribuzione e nelle sottostazioni box di comunità residenziali urbane, grattacieli, grandi edifici pubblici, fabbriche e imprese e altri centri di carico.



Condizioni ambientali

(1) Altitudine adatta: inferiore o uguale a 2000 m. Adatto

(2) Temperatura: -40 gradi ~ +55 gradi relativi

(#) Umidità: media giornaliera inferiore o uguale al 95%, media mensile inferiore o uguale al 90%

(4) Gradazione del danno da terremoto: inferiore o uguale al livello 8



























Q5: OEM/ODM è disponibile?

R: Sì, lo è! I nostri prodotti possono essere personalizzati. Disponiamo di team di progettazione e ingegneri, possiamo personalizzare i prodotti in base al disegno o ai requisiti dei clienti.

Q6: Sei un produttore o una società commerciale?
A: Siamo una fabbrica, in quanto produttore professionale al 100% con 20 anni di esperienza nella produzione, potremmo produrre prodotti in base alle esigenze dei clienti e potremmo anche controllare la qualità dei prodotti al 100%.

Q7: Il prezzo può essere negoziato?

R: Sì, il prezzo è negoziabile. Può essere modificato in base alla quantità o al pacchetto

Q8: Che ne dici dell'ispezione?

A: Abbiamo l'intero sistema di ispezione dalla materia prima ai prodotti finali che include test di aumento della temperatura, test del tipo di conduttore per test di spruzzatura del sale, test di vita meccanica.

Q9: Quali sono i termini di pagamento?

A: TT, Paypal, Western Union, Alibaba Trade Assurance e L/C sono accettabili. 30% T/T in anticipo, saldo del 70% prima della spedizione.

Q10: Qual è il servizio offerto dall'azienda?

A: Abbiamo un team di ingegneri professionisti in grado di progettare e sviluppare lo stampo per soddisfare le diverse esigenze del cliente.

Abbiamo anche il team di vendita per offrire un buon servizio dalla prevendita al postvendita.



Questo prodotto è solitamente personalizzato.
Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.
Fai clic sul pulsante in basso per inviarci le informazioni e il nostro personale di vendita ti contatterà per fornirti i disegni di progettazione



Ecco i nostri esempi di clienti come riferimento

Cliente dell'Uzbekistan

Scheda dati

1.1	710-512-01-Sottostazione principale MVS1
	Quadro in entrata	A01 B01	2
NO	Componenti	Specifica	Unità	Qtà	Creatore
1	VCB (S.p.	HVX12-50-31-F 275 mm Altitudine Inferiore o uguale a 2000 m Tensione di apertura DC220V Tensione di chiusura DC220V Voltaggio di accumulo dell'energia DC220V	Impostato	1	Cina
2	VT	JDZ{{0}}KV/√3/0,1KV/√3	Impostato	3	Cina
3	CT	LZZBJ9-12 3000/1A 5P20 10VA 5P20 5VA 5Fs5 5VA	Impostato	3	Cina
4	Fusibile ad alta tensione	XRNP1-12 0.5A	PC	3	Cina
5	Parafulmine	HY5WZ-17/50	Impostato	3	Cina
6	Pannello di controllo intelligente	CA-9008A	PC	1	Cina
7	Indicatore di cortocircuito e guasto a terra	EKL-4-1	PC	1	Cina
8	Strumento elettrico multifunzionale	PD666-3S3 380V 5A	PC	1	Cina
9	Eliminatore armonico primario	LXQ-12KV	PC	1	Fengyuan
10	Visualizzazione carica	DXN-12D	PC	1	Cina
11	Regolatore di temperatura e umidità	WY-CS-III	PC	1	Cina
12	Pezzo di collegamento	JY-2	PC	3	Cina
13	Scatola di giunzione	PJ1	PC	1	Cina
14	Staffa di misurazione	Tipo universale	PC	1	Cina
15	Lampada di segnalazione	ND16-22D/4 AC380V rosso	PC	1	CHNT
16	Lampada di segnalazione	ND16-22D/4 AC380V verde	PC	1	CHNT
17	Lampada di segnalazione	ND16-22D/4 AC380V bianco	PC	1	CHNT
18	Interruttore automatico miniaturizzato CA	NB1-63/2P C6A 6kA(R)	PC	2	Fengyuan



SE HAI BISOGNO DI MAGGIORI DETTAGLI, NON ESITATE A CONTATTARCI
