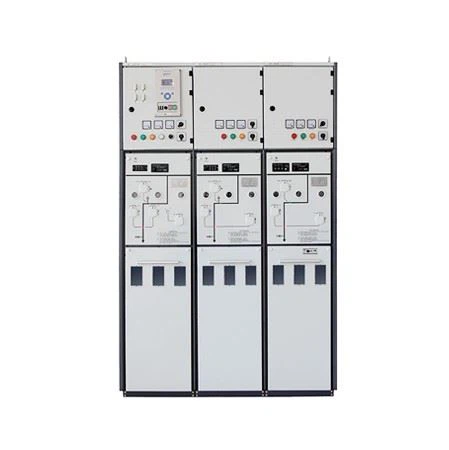

FYG-12 Armadio per quadri elettrici

I quadri ad isolamento solido FYG-12 sono adatti per sistemi di distribuzione di energia a media tensione con una tensione nominale inferiore a 10 kV e una corrente nominale inferiore a 1250 A. È più affidabile dell'unità principale ad anello SF6 ed è più adatta per una più ampia gamma di applicazioni.

Invia la tua richiesta

Descrizione

FYG-12 armadio quadro elettrico

CARATTERISTICA:

• Nessun gas SF6 all'interno, evitando la progettazione del serbatoio a pressione.

• Tutte le parti in tensione sono sigillate o annegate nella resina epossidica e nella gomma siliconica, struttura completamente isolata e completamente chiusa, grado di protezione di sicurezza: IP67.

• Tutto il meccanismo di comando sigillato all'interno di una scatola, veramente esente da manutenzione.

• Design della separazione delle fasi migliorato, isolamento di fase indipendente per evitare il guasto tra le fasi.

• Design modulare standard per facilitare l'estensione, la modifica e la sostituzione dell'unità.

• La posizione di lavoro dell'interruttore di ciascuna fase può essere osservata indipendentemente.

• Montaggio sicuro, intelligente, ecologico, flessibile abilitato, buone prestazioni da applicare in ambienti speciali.

• Interblocco meccanico multiplo per ottenere la funzione 'cinque protezioni'.

• Soluzione completa per applicazioni indoor e outdoor.

AMBIENTE DI LAVORO

Area costiera: struttura completamente sigillata del meccanismo, attrezzatura professionale per prove in nebbia salina per garantire un'applicazione a lungo termine nelle zone costiere.

Area a bassa temperatura: il quadro solido isolato non necessita di SF6, quindi è possibile evitare il potenziale problema causato dalla liquefazione del gas isolante a bassa temperatura.

Area dell'altopiano: Grazie all'assenza di SF6, è possibile evitare i problemi causati dalla grande differenza di pressione tra l'interno e l'esterno del serbatoio del gas nelle zone di alta quota.

Luoghi proibiti per l'esplosione: l'interruttore adotta un'ampolla sottovuoto sigillata con boccola in resina epossidica che può prevenire l'esposizione al gas e l'esplosione.

Seminterrato con lavoratori: la densità di SF6 è 5 volte superiore a quella dell'aria nelle stesse condizioni. Quindi, se l'SF6 in un RMU tradizionale perde, si accumulerà in un'area bassa, quindi i lavoratori potrebbero essere danneggiati o soffocati.

Situazione di operazioni di commutazione frequenti: le operazioni di commutazione per RMU con design a dielettrico solido raggiungono 20,{1}} volte.

Aree con elevati requisiti di protezione ambientale: i nostri quadri con isolamento solido non contengono SF6, che è una specie di gas serra.

Zona ventosa e sabbiosa: il grado di protezione IP delle parti in tensione raggiunge IP67. Il vano del circuito di controllo è trattato in modo speciale, quindi il nostro prodotto può funzionare a lungo in zone ventose e sabbiose.

Ambiente ad alta temperatura: adatto per aree speciali di ambienti ad alta temperatura, la temperatura massima del normale funzionamento è fino a 70 gradi. Il test ambientale ad alta temperatura è stato eseguito.

Parametro tecnico:

		Modulo C	Modulo F	Modulo V
		Carica interruttore	Carica interruttore più Fusibile	Circuito del vuoto Interruttore	Sezionatore	Interruttore di messa a terra
Tensione nominale	KV	12	12	12	12	12
Spegnimento dell'arco		VUOTO	VUOTO	VUOTO
Corrente nominale	A	630	1250	630/1250	630/1250	630/1250
Frequenza nominale	Hz	50	50	50	50	50
Resistere alla frequenza di alimentazione Tensione tra le fasi, P ha a terra/contatti aperti	KV	42/48	42/48	42/48	42/48	42/48
Resistere all'impulso di fulmini Tensione tra le fasi, Fase a terra/contatti aperti	KV	75/85	75/85	75/85	75/85	75/85
Corrente nominale di resistenza di picco	KA	50		50/63	50/63	50/63 OUT
Classificazione IP		67	67	67	67	67
Resistenza meccanica	volte	10000	10000	10000	3000	3000
