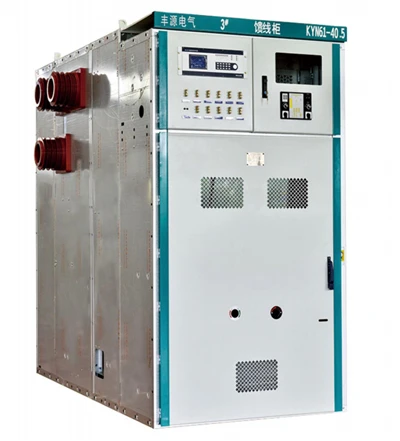

KYN61-40.5 40.5kV con isolamento in aria-quadro rivestito in metallo

Significato del modello

Panoramica del prodotto

Il quadro KYN61-40.5 fornisce una piattaforma-compartimentata e chiusa in metallo per la distribuzione di media-tensione a una tensione nominale di 40,5 kV. L'interruttore automatico in vuoto estraibile può essere specificato per funzioni di pannello in entrata, in uscita, trasformatore-alimentatore, accoppiatore bus-e altre funzioni del pannello-definite dal progetto. I valori nominali del circuito principale, la protezione, la misurazione, l'alimentazione ausiliaria e le interfacce di comunicazione vengono definiti durante la revisione tecnica.

La disposizione dell'armadio separa le aree di controllo-dell'interruttore automatico, delle sbarre collettrici, dei cavi e delle aree di controllo a bassa{1}tensione per garantire la sicurezza del funzionamento, dell'ispezione e della manutenzione. Le tapparelle, le predisposizioni dei sezionatori di terra-e gli interblocchi meccanici/elettrici sono configurati secondo lo schema approvato. La logica finale dell'interblocco e le condizioni di accesso sono confermate nei disegni di progetto.

Caratteristiche principali

·Interruttore automatico in vuoto estraibile con posizioni di servizio, test/disconnessione e manutenzione definite, in base al design dell'interruttore selezionato.

·Compartimentazione-rivestita in metallo per le aree di controllo dell'interruttore, delle sbarre collettrici, dei cavi e-a bassa tensione.

·Funzioni di otturatore automatico e interblocco progettate per ridurre gli errori operativi comuni.

·Interfacce TA, TV, contatori, relè di protezione, alimentazione ausiliaria e SCADA specifici del progetto.

·Ingegneria della formazione in base al SLD del cliente, alla pianificazione dei pannelli e ai requisiti-di ingresso dei cavi.

·Disposizione generale, schemi secondari e documentazione-della fase dell'ordine preparati per l'approvazione.

Dati tecnici

I seguenti valori definiscono la base di riferimento del sito Web standard corrente. I valori finali garantiti si applicano solo all'offerta, ai disegni e ai documenti contrattuali approvati.

Parametro	Base di riferimento del sito web
Modello	KYN61-40.5
Tipo di quadro	Quadro metallico estraibile-isolato in aria interna.-Quadro rivestito in metallo
Tensione nominale	40,5 kV
Frequenza nominale	50 Hz
Corrente nominale	Fino a 2000 A; correnti finali del bus principale-e degli alimentatori in base alla formazione approvata
Corrente di interruzione di corto-circuito nominale	Fino a 31,5 kA
Corrente nominale di resistenza-di breve durata	31,5 kA per 4 s
Corrente nominale di tenuta di picco	80kA
Corrente nominale di cortocircuito-	80 kA di picco
Tensione di resistenza alla frequenza di alimentazione-	95 kV, 1 min
Tensione di tenuta all'impulso di un fulmine	Picco di 185 kV
Protezione della custodia	IP4X; protezione partizioni interne IP2X con porta della cella interessata aperta, previa configurazione finale approvata
Tipo di-interruttore automatico	Interruttore automatico in vuoto estraibile; marca e modello confermati durante la revisione tecnica
Alimentazione ausiliaria/di controllo	Specifico del progetto-; Nella configurazione testata documentata è stata utilizzata una tensione di 220 V CC
Ambiente di servizio standard	Da −15 gradi a +40 gradi
Altitudine di installazione standard	Inferiore o uguale a 1000 m sul livello del mare
Dimensioni	Specifico del pannello- e dello schema-; confermato sul disegno di accordo generale approvato
Ingresso e terminazione cavi	Progetto-specifico in base ai dati del cavo e al layout approvato

Funzioni tipiche del pannello

Funzione del pannello	Ruolo tipico
Alimentatore in entrata	Riceve energia dalla rete di distribuzione, dal trasformatore o dal quadro a monte; protezione, misurazione e dati CT sono specifici del progetto-.
Alimentatore di linea in uscita	Distribuisce l'energia alle sottostazioni a valle, ai carichi di processo o agli alimentatori di distribuzione.
Alimentatore del trasformatore	Controlla e protegge un circuito del trasformatore in base alla potenza nominale del trasformatore, al gruppo vettoriale e alla filosofia di protezione.
Accoppiatore bus/sezione bus	Collega o seziona gruppi di sbarre secondo la disposizione delle sbarre e la sequenza operativa approvate.
PT/quadro di misurazione	Fornisce funzioni di misurazione della tensione, misurazione o tensione del bus-dove richiesto dallo SLD.
Pannello ausiliario/comando	Integra funzioni ausiliarie di controllo, segnalazione, comunicazione o stazione definite dal progetto-.

Opzioni di configurazione e protezione

Il quadro può essere progettato con interruttori automatici in vuoto, trasformatori di corrente e tensione, relè di protezione, contatori, scaricatori di sovratensione, sezionatori di terra e dispositivi ausiliari approvati dal progetto-. Marche dei componenti, rapporti, classi di precisione, carichi, quantità di nuclei del TA, funzioni dei relè, tensione di controllo e protocollo di comunicazione devono essere indicati nella richiesta o concordati durante il chiarimento tecnico. Sostituzioni equivalenti vengono effettuate solo previa approvazione del cliente.

Condizioni operative e ingegneria regionaleg

Servizio interno standard

Il riferimento standard per il sito web è una temperatura ambiente compresa tra −15 gradi e +40 gradi e un'altitudine di installazione non superiore a 1000 m. Il locale di installazione deve essere adatto per apparecchiature elettriche interne e protetto da condensa anomala, gas corrosivi, polvere eccessiva, vibrazioni e altre condizioni esterne alle specifiche di progetto concordate.

Russia, CSI e più ampia Eurasia

Per i progetti relativi a climi freddi-e-locali, indicare le temperature operative minime esterne e interne, la filosofia di riscaldamento e ventilazione, l'altitudine, il livello sismico, le condizioni di inquinamento, il controllo della temperatura dell'edificio, la lingua dei documenti richiesti e gli standard applicabili o i documenti di conformità. Il servizio inferiore a -15 gradi non fa parte della classificazione standard del sito Web e richiede una valutazione tecnica e, ove possibile, una progettazione speciale. Qualsiasi risultato della normativa EAC-, GOST- o locale-deve essere confermato per il progetto specifico prima del preventivo.

Africa e Medio Oriente

Per luoghi ad alta-ambiente, polverosi, costieri o ad alta-altitudine, fornire le condizioni massime di temperatura interna, altitudine, umidità, polvere e sale-contaminazione, disposizione di raffreddamento e protezione della custodia richiesta. Condizioni superiori a +40 gradi o 1000 m possono richiedere una revisione termica, un declassamento, una revisione dell'isolamento o una progettazione speciale.

Standard, test e documentazione

Il quadro offerto viene esaminato rispetto alle specifiche del progetto e agli standard IEC, GB o altri standard concordati applicabili. L'esatta norma, edizione e conformità-ambito del documento sono confermati nell'offerta commerciale e tecnica; non dovrebbero essere dedotti solo dal nome del modello.

È disponibile documentazione di test di tipo-di terze parti-per una configurazione di quadro da 40,5 kV, 2000 A e 31,5 kA. L'ambito del report applicabile viene confermato durante la revisione tecnica. Vengono concordati i requisiti di ispezione di routine e di test in fase di ordine-per la gamma offerta e la documentazione di progetto può includere disegni approvati, schemi secondari, manuali e registrazioni di test come specificato nel contratto.

Dimensioni, installazione e interfacce

La larghezza, la profondità e l'altezza dell'armadio variano in base alla funzione del pannello, alla disposizione delle sbarre, alla scelta dell'interruttore, alla terminazione dei cavi, alla disposizione dei TA/TV e agli spazi interni. Fengyuan Power pubblica un disegno di disposizione generale-specifico del progetto che mostra la formazione, le aperture di fondazione, le zone di ingresso-dei cavi, le sezioni di trasporto, le distanze per la manutenzione e i punti di interfaccia. Non finalizzare il quadro elettrico o la fondazione civile da una dimensione di catalogo generica.

Applicazioni

·Sottostazioni di servizio e industriali

·Centrali elettriche e sottostazioni di raccolta dell'energia rinnovabile-

·Industrie minerarie, metallurgiche, del cemento, del petrolio e del gas e di processo

·Infrastrutture, acqua e grandi sistemi energetici commerciali o istituzionali

·Progetti di distribuzione da 33 kV e 35 kV che richiedono apparecchiature per interni di classe- 40,5 kV

Perché il potere Fengyuan

Fondata nel 2010, Fengyuan Power produce apparecchiature per la distribuzione di energia a Henan, in Cina, e supporta progetti internazionali con ingegneria applicativa e documentazione degli ordini. Per i progetti KYN61-40.5, il team può rivedere lo-diagramma unifilare, preparare una proposta-pannello per-pannello e coordinare la disposizione generale e i disegni secondari per l'approvazione. I certificati del sistema di gestione aziendale-e le credenziali di produzione sono disponibili separatamente; la conformità del prodotto e l'applicabilità dei documenti di test-rimangono specifici della configurazione- e del contratto.

Esplora le attrezzature correlate:quadri ad alta-tensioneEinterruttori automatici in vuoto per interni. La compatibilità dei componenti finali è confermata nell'offerta tecnica.

Domande frequenti

1. Cos'è il quadro KYN61-40.5?

KYN61-40.5 è una piattaforma di quadri rivestiti in metallo, isolati in aria,-per interni con tensione nominale di 40,5 kV. Viene utilizzato per ricevere, distribuire, controllare e proteggere l'energia nelle sottostazioni e nelle reti industriali.

2. Perché si utilizzano quadri da 40,5 kV in un sistema da 35 kV?

Una rete da 35 kV viene comunemente abbinata ad apparecchiature nella classe di tensione nominale- di 40,5 kV in modo che il livello di isolamento dell'apparecchiatura copra i requisiti più elevati di tensione e coordinamento dell'isolamento- del sistema. La selezione finale segue l'utilità applicabile e lo standard di progetto.

3. È possibile utilizzare KYN61-40.5 in un sistema da 33 kV?

Sì, può essere selezionato per un progetto da 33 kV quando lo studio del sistema, il coordinamento dell'isolamento e le specifiche del cliente richiedono apparecchiature di classe- da 40,5 kV. Inviare SLD e parametri di sistema per conferma.

4. Quali livelli di corrente nominale e di cortocircuito-sono disponibili?

L'attuale linea di base del sito web arriva fino a 2000 A, con corrente di interruzione nominale di cortocircuito-fino a 31,5 kA e corrente di tenuta a breve-tempo di 31,5 kA per 4 s. La valutazione finale è confermata per ogni sezione di pannello e sbarre.

5. Quali tipologie di pannelli possono essere fornite?

Le funzioni tipiche includono la linea in entrata e in uscita, l'alimentatore del trasformatore, l'accoppiatore bus o la sezione bus, PT/misurazione e pannelli ausiliari-specifici del progetto. La formazione finale è sviluppata dal SLD approvato e dal programma dei panel.

6. Il design standard è adatto a temperature inferiori a -15 gradi?

L'intervallo di servizi del sito web standard va da −15 gradi a +40 gradi. Il servizio a temperature- inferiori richiede una valutazione tecnica del locale di installazione, dei riscaldatori, dei materiali, dei meccanismi, degli ausiliari e degli standard locali richiesti. Un design speciale è confermato solo nell'offerta del progetto.

7. Il quadro può essere fornito per progetti Russia o CSI?

Fengyuan Power può valutare i requisiti di progetti della Russia, della CSI e dell'Eurasia più ampio. L'indagine deve identificare gli standard applicabili, i regolamenti tecnici locali, le aspettative dei documenti di conformità-, la lingua, i requisiti climatici, sismici e di utilità. L'ambito correlato a EAC- o GOST- è confermato progetto per progetto e non è implicito nel nome del modello.

8. Le dimensioni del mobile sono fisse?

No. Le dimensioni variano in base alla funzione del pannello, all'interruttore, alle sbarre collettrici, alla disposizione dei TA/TV, all'ingresso dei cavi e alle distanze di progetto. Utilizzare il disegno generale del progetto approvato per la progettazione civile e dei quadri elettrici.

9. Quale documentazione di test è disponibile?

La documentazione relativa ai test di-tipo-di terze parti è disponibile per una configurazione specifica da 40,5 kV, 2000 A e 31,5 kA. La sua applicabilità, insieme ai test di routine-e alla documentazione di ispezione per l'ordine, viene esaminata durante il chiarimento tecnico.

10. Quali informazioni sono necessarie per un preventivo?

Fornire lo-schema unifilare, le quantità e le funzioni dei pannelli, la tensione nominale, la frequenza, la corrente nominale, il livello e la durata del corto-circuito, i dati CT/VT, i requisiti di protezione, la tensione ausiliaria, le condizioni del sito, gli standard, il paese di destinazione e i requisiti di consegna.
