10.5KV 125KA KYN28A Quadro di sicurezza MT

Quadro di sicurezza MT 10.5KV 125KA KYN28A

Armadio elettrico chiuso rimovibile rivestito in metallo serie KYN (chiamato armadio elettrico in breve). È applicabile per la ricezione di energia

e distribuzione nel sistema di sezionamento a singola sbarra e singola sbarra da 3.6-12Kv trifase AC 50Hz. Ha le funzioni di

controllare, proteggere e monitorare il circuito.

1, materiale del corpo dell'armadio elettrico ad alta tensione

1. Piatto d'acciaio laminato a freddo o acciaio angolare (utilizzato per armadi di saldatura);

2. Piastra in acciaio zincato alluminio o lamiera in acciaio zincato (utilizzata per il montaggio di armadi)

3. Piastra in acciaio inossidabile (non magnetica)

4. Piastra in alluminio (non magnetica)

2, unità funzionali di quadri ad alta tensione:

1. Sala sbarre principale (generalmente disposta in due strutture: "pin" o "1")

2. Sala interruttori

3. Sala cavi

4. Sala relè e sala strumenti

5. Piccolo locale sbarre dell'armadio

6. Vano morsettiera secondaria

3, Funzioni del quadro

Il quadro ha funzioni quali linee aeree in entrata e in uscita, linee in entrata e in uscita dei cavi e collegamento a sbarre.

4, Composizione del quadro

Il quadro deve soddisfare i requisiti pertinenti dello standard GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear", costituito da due parti: il corpo dell'armadio e l'interruttore automatico. Il corpo dell'armadio è composto da un involucro, componenti elettrici (comprese le parti isolanti), vari meccanismi, terminali secondari e cablaggio.

Cinque misure di prevenzione per i quadri ad alta tensione

1. Dopo che l'auto dell'interruttore del vuoto all'interno del quadro ad alta tensione è stata chiusa nella posizione di prova, l'interruttore dell'auto non può entrare nella posizione di lavoro. (Impedisci la chiusura del carico)

2. Quando l'interruttore di messa a terra all'interno del quadro ad alta tensione è in posizione di chiusura, l'interruttore automatico della cabina non può essere chiuso. (Impedire la chiusura con filo di terra)

3. Quando l'interruttore in vuoto all'interno del quadro di alta tensione è chiuso, la porta posteriore del pannello e dell'armadio viene bloccata con un dispositivo meccanico sul coltello di messa a terra. (Per evitare l'ingresso accidentale nei compartimenti vivi)

4. L'interruttore sottovuoto all'interno del quadro ad alta tensione è chiuso durante il funzionamento e l'interruttore di messa a terra non può essere messo in funzione. (Previene l'impiccagione sotto tensione dei cavi di messa a terra)

5. L'interruttore in vuoto all'interno del quadro ad alta tensione non può uscire dalla posizione di lavoro dell'interruttore del carrello quando è in funzione e si chiude. (Per evitare che i freni dei coltelli siano caricati)

Principali parametri tecnici
Tensione nominale	.....................................	chilovolt	3.6,7.2,12
Frequenza nominale	.....................................	Hz	50
Corrente nominale dell'interruttore automatico	.....................................	A	630/4000
Corrente nominale del quadro	.....................................	A	630/4000
Corrente nominale di tenuta di breve durata (4S)	.....................................	kA	20,25,31.5,40
Corrente nominale di tenuta di picco (picco)	.....................................	kA	50,63,80,100
Corrente nominale di interruzione in cortocircuito	.....................................	kA	20,25,31.5,40
Livello di isolamento nominale 1min tensione di tenuta a frequenza industriale	Da polo a polo, da polo a terra	chilovolt	24,32,42
	Tra contatti aperti	chilovolt	24,32,48
Tensione di tenuta all'impulso di fulmine (picco)	Da polo a polo, da polo a terra	chilovolt	40,60,75
	Tra contatti aperti	chilovolt	46,70,85
L'involucro è IP4X ed è IP2X quando la porta della cella e la porta della camera dell'interruttore sono aperte

Caratteristiche

1: passaggio di protezione RIGOROSO per garantire la sicurezza personale

2: Nella sala cavi possono essere installati fino a 9 cavi unipolari

3: Le posizioni operative e di prova saranno stabilite per il carretto a mano ed entrambe le posizioni sono dotate di un dispositivo di posizionamento sicuro e affidabile e di un dispositivo di visualizzazione

4: L'involucro è completamente assemblato da lamiera di acciaio alluminata e zincata, lavorata e piegata da macchine utensili e quindi imbullonata.

5: Ha un'elevata resistenza meccanica e la sua pulizia e bellezza sono garantite.

6: La porta del quadro è spruzzata di plastica, ha anche una forte capacità di resistenza agli urti e protezione dalla corrosione.

7: L'interruttore primario può essere dotato di interruttore sottovuoto VD4 e serie C3 di sezionatori sotto carico di tipo fisso di ABB, vari interruttori sottovuoto domestici (come VS1, VH1, VK, ZN28) possono anche essere forniti al posto dello stesso interruttore esterno prodotti.

8: La porta d'ingresso è installata con una finestra di osservazione per controllare lo stato di funzionamento dei componenti all'interno della stanza

Condizioni di servizio

◎ Temperatura dell'aria ambiente: -15 gradi ~ più 40 gradi;

◎ Umidità relativa: media giornaliera del 95% e media giornaliera della pressione del vapore acqueo <2,2 kPa;

◎ Media mensile «90% e media mensile della pressione del vapore acqueo < 1,8 kPa;

© Altitudine: ^1000m;

◎ Intensità sismica: non oltre Ms8.

◎ L'aria ambiente deve essere priva di inquinamento da gas o vapori corrosivi o infiammabili;

◎ Nessuna vibrazione evidente;

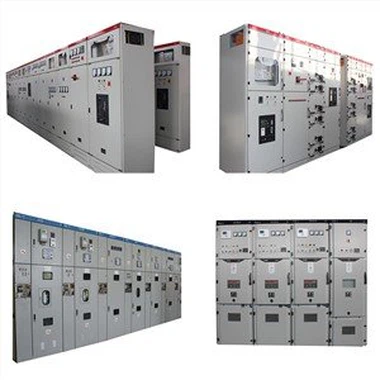

FOTO DEL PRODOTTO

LABORATORIO DI FABBRICA

CERTIFICATO

ESPOSIZIONE

IMBALLAGGIO E CONSEGNA

FAQ

Q3: qual è il tempo di consegna? Perché abbiamo davvero bisogno di loro è urgente?

A: 3 ~ 7 giorni per l'invio dell'ordine del campione. .15 giorni per ordine regolare, non mangeremo mai le nostre parole.

Q4: Qual è il periodo di garanzia per i tuoi prodotti?

A: Per un anno di garanzia.

Q5: è disponibile OEM/ODM?

R: Sì, lo è! I nostri prodotti possono essere personalizzati. Abbiamo team di progettazione e ingegneri, possiamo personalizzare i prodotti in base al disegno o ai requisiti dei clienti.

Q6: sei un produttore o una società commerciale?
A: Siamo una fabbrica, in qualità di produttore professionale al 100% con 20 anni di esperienza nel produttore, potremmo produrre prodotti in base alle esigenze dei clienti e potremmo anche controllare la qualità dei prodotti al 100%.

Q7: Può il prezzo essere negoziato?

A: Sì, il prezzo è negoziabile. Può essere modificato in base alla quantità o al pacchetto

Q8: Che ne dici di ispezione?

A: Abbiamo l'intero sistema di ispezione dalla materia prima ai prodotti finiti, incluso il test di aumento della temperatura, il test del tipo di conduttore di test di spruzzatura salina, il test di durata meccanica.

Q9: Quali sono i termini di pagamento?

A: TT, Paypal, Western Union, garanzia commerciale di Alibaba e L/C è accettabile. 30% T/T in anticipo, saldo del 70% prima della spedizione.

Q10 : Qual è il servizio offerto dall'azienda?

A: Abbiamo il team di ingegneri professionisti in grado di progettare e sviluppare lo stampo per soddisfare le diverse esigenze del cliente.

Abbiamo anche il team di vendita per offrire un buon servizio dalla pre-vendita al post-vendita.

Questo prodotto è solitamente personalizzato.
Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.
Si prega di contattare il nostro personale di vendita per ottenere disegni di progetto

Ecco i nostri esempi di clienti per il vostro riferimento


Cliente dell'Uzbekistan

Costruzione di Boysun GPP
Richiesta materiale per
Quadri di media tensione
6 / 20 BGPP-UZLE-D-200-000-0-EL-REQ-10011-E-A1
2. AMBITO DELLA FORNITURA
In questa sezione, l'ambito di fornitura del FORNITORE comprende, ma non è limitato a, progettazione completa, ingegneria,
approvvigionamento di materiali, fabbricazione/produzione, componenti acquistati, assemblaggio in officina, ispezione in officina e
test, preparazione della superficie e verniciatura, conservazione, imballaggio e trasporto, documentazione, fornitura e
servizi di supporto (a tariffe giornaliere), fornendo la garanzia totale delle prestazioni per i quadri di media tensione come
per schede tecniche, specifiche e tutti i codici e gli standard applicabili.
Questo campo di applicazione comprende anche eventuali forniture e servizi aggiuntivi necessari per garantire la sicurezza e la soddisfazione
funzionamento dei quadri di media tensione. Dettagli completi di tutti questi elementi evidenziando i motivi per
l'inclusione deve essere fornita nell'offerta
2.1. ARTICOLO E QUANTITA'
Tutti i materiali devono essere forniti in conformità con i codici, gli standard e le schede tecniche allegate/specificate in
questa requisizione materiale.
Articolo
NO.
Tag No./Posizione Descrizione Qtà.
QUADRI DI MEDIA TENSIONE
1 Generale I parametri indicati in questa sezione sono tipici di tutti i Quadri MT e
Celle interruttori MT
• Tipo : AIS, rivestito in metallo
• Tensione : 10,5 kV
• Frequenza: 50Hz
• Alimentazione di controllo: 110 V CC
• Alimentazione ausiliaria : 230V AC
• Sbarra: isolata
• Isc/sec. (Ik") : 50kA / 3sec, ALFR
• Ipicco (Ip): 125kA
• Grado di protezione: IP42 / IP20 (come da clausola 6.81 del doc.
BGPP-UZLE-D-200-000-0-EL-SPE-00006)
• Riscaldatore anticondensa : Obbligatorio.
• Scaricatore di sovratensione: richiesto per tutti gli alimentatori secondo SLD
BGPP-UZLE-D-200-512-0-EL-SLD-10101
• Costruzione : Estraibile
• 52-MOCa: Obbligatorio
• 52-MOCb : Obbligatorio
• Categoria di perdita del servizio: LSC2B
• Tensione di tenuta all'impulso di fulmine: come da tabella-1 di IEC-62271-1
• Tensione di tenuta a frequenza industriale: come da tabella-1 di IEC-62271-1
• Trasformatori di corrente di misura : 1A secondario, Classe=0.5, ISF<5

SE AVETE BISOGNO DI MAGGIORI DETTAGLI, NON ESITATE A CONTATTARCI
