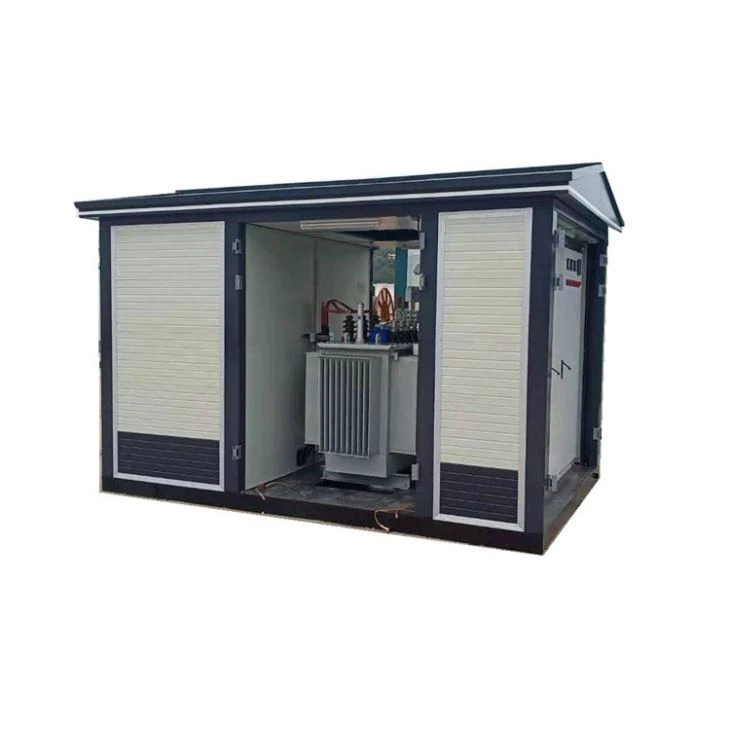

Sottostazione prefabbricata a scatola da 20 kV

La sottostazione prefabbricata a scatola da 20 kV è un set completo compatto di apparecchiature di distribuzione di energia in una o più scatole, che è composto da trasformatore di distribuzione di quadri di alta tensione, quadri di bassa tensione, apparecchiature di misurazione dell'energia elettrica, dispositivo di compensazione della potenza reattiva, sistema di automazione integrato, comunicazione , funzionamento a distanza, misurazione, compensazione del condensatore, alimentazione cc e altre unità elettriche. Ampiamente usato nella trasformazione della rete elettrica urbana, aree residenziali, grattacieli, miniere, hotel, centri commerciali, aeroporti, ferrovie, campi petroliferi, porti, autostrade e impianti di energia temporanea e altri luoghi interni ed esterni.

Specifica:

1.Tensione nominale: 20kV

2. Massima tensione operativa: 24 kV

3. Corrente nominale: 400A

4. Corrente nominale breve: 16kA

5.Tensione di resistenza alla frequenza di alimentazione nominale: 50 kV

6. Tensione di resistenza all'impulso nominale (valore di picco): 125 K.

7. Mezzo isolante: SF6 / aria

8. Classe di protezione: lP4x

caratteristica:

1. Risparmio della terra, risparmio energetico, compatto, miniaturizzato, incustodito, applicato nella rete elettrica urbana e rurale;

2.Il modello di utilità presenta i vantaggi di una combinazione flessibile, trasporto conveniente, migrazione e installazione, brevi periodi di costruzione, bassi costi di esercizio, senza inquinamento e senza manutenzione, ecc.

Note sull'ordinazione della sottostazione prefabbricata a scatola

1. Alta tensione

Modo della linea in entrata: tipo di terminale, tipo di rete in loop o doppia alimentazione.

Con la misurazione dell'alta pressione o no. La posizione della misura (parte anteriore dell'interruttore o dietro l'interruttore), i requisiti dell'indicatore del contatore e del relativo fornitore.

Tipo di interruttore HV, un modo sta usando l'interruttore di carico sotto vuoto ad alta tensione e l'unità di combinazione dei fusibili che è principalmente utilizzata e il suo prezzo è più economico; l'altro sta adottando il sezionatore e l'interruttore di vuoto che viene utilizzato nel trasformatore ad alta capacità con un prezzo più elevato.

2. Trasformatore

Tipo di trasformatore, numero di serie, gruppo di simboli di connessione, capacità e tensione di impedenza del trasformatore.

3. Bassa tensione

Grado dell'interruttore (fornitore).

Il numero della presa e il valore di corrente nominale di ogni interruttore di uscita.

Con la compensazione o no, e la capacità della compensazione.

Con la misurazione o meno e la posizione.

4. Tipo di sbarra (rame o alluminio)

5. Disposizione della sottostazione del trasformatore (con corridoio operativo o meno)

6. Il materiale del guscio del trasformatore: pannello composito (comunemente usato), lamiera di acciaio, pannello inossidabile o cemento.

7. Periodo di consegna per sottostazione prefabbricata di tipo europeo
