Classificazione dei trasformatori di tipo-a secco

Classificazione dei trasformatori di tipo-a secco

I trasformatori a secco si basano sulla convezione dell'aria per il raffreddamento e sono generalmente utilizzati per trasformatori come illuminazione locale, circuiti elettronici e apparecchiature meccaniche. La classificazione specifica dei trasformatori di tipo-a secco è la seguente:

1. In termini di numero di fase, può essere suddiviso in trasformatori a secco monofase-e trasformatori a secco trifase-

Il trasformatore di isolamento di tipo secco-trifase della serie SG è una nuova generazione di trasformatori di tipo secco-a risparmio energetico-sviluppati e prodotti da Sartons sulla base del riferimento a prodotti internazionali simili e della combinazione di applicazioni. È compreso tra 300 VA e 1000 KVA e soddisfa IEC439, GB5226 e altri standard. L'avvolgimento adotta il metodo di avvolgimento dell'intera linea; Il trasformatore è sottoposto a impregnazione sotto vuoto per ottenere un livello di isolamento F o H e le prestazioni del prodotto raggiungono un livello eccezionale.

Il trasformatore di isolamento di tipo secco trifase-secco- della serie SG è generalmente applicabile a circuiti con CA da 50 Hz a 60 Hz e tensione inferiore a 660 V ed è generalmente utilizzato per apparecchiature importanti importate, macchine utensili di precisione, apparecchiature meccaniche ed elettroniche, dispositivi di raddrizzamento e illuminazione. Le varie tensioni di ingresso e uscita, i gruppi di connessione, il numero e la posizione delle prese di regolazione (solitamente ± 5%), la distribuzione della capacità di avvolgimento, la configurazione degli avvolgimenti secondari monofase-, l'applicazione di circuiti di raddrizzamento e se è necessario un involucro per il prodotto possono essere attentamente progettati e realizzati in base alle esigenze dell'utente. L'aggiunta della schermatura elimina ulteriormente l'interferenza degli impulsi ad alta-frequenza (impulsi e rumore ad alta-frequenza) accoppiata internamente dal trasformatore, che può efficacemente prevenirla. Tuttavia, il trasformatore deve essere adeguatamente messo a terra e rigorosamente collegato a terra, altrimenti la resistenza alle interferenze di modo comune sarà inefficace.

2. In termini di prestazioni, può essere suddiviso in autotrasformatore e trasformatore di isolamento.

1) L'autotrasformatore è un trasformatore a bobina singola. 1, il lato secondario è avvolto con un avvolgimento comune e il suo rapporto di trasformazione è fisso. Rispetto ai trasformatori generali della stessa capacità, presenta i vantaggi di una struttura semplice, un basso consumo di materiale e un volume ridotto, soprattutto in situazioni in cui il rapporto di trasformazione è vicino a 1, il che è particolarmente economico. Pertanto è ampiamente utilizzato nei trasformatori di trasmissione ad alta-potenza con tensioni simili e, inoltre, è ampiamente utilizzato nelle scatole di avviamento step-down per motori asincroni superiori a 10 kW.

2) Per trasformatore di isolamento si intende il trasformatore con isolamento elettrico tra l'avvolgimento di ingresso e quello di uscita. L'isolamento del trasformatore di isolamento per evitare di toccare accidentalmente contemporaneamente il trasformatore del corpo carico consiste nell'isolare la corrente delle bobine dell'avvolgimento del lato originale e secondario, in modo che l'isolamento elettrico del lato primario e del lato secondario sia completo e anche per isolare il circuito. Inoltre, sfruttando la perdita ad alta frequenza del nucleo di ferro, è possibile eliminare i disturbi ad alta frequenza- che entrano nel circuito di controllo. Il trasformatore di isolamento di tipo secco-trifase della serie SG è una nuova generazione di trasformatori di tipo secco-a risparmio energetico-sviluppati e prodotti dalla nostra azienda sulla base del riferimento a prodotti internazionali simili e della combinazione di applicazioni.

3. Dall'aspetto, può essere suddiviso in trasformatori di tipo a secco-con telaio e trasformatori di tipo a secco-a macchina nuda.

4. Secondo il metodo di raffreddamento, può essere suddiviso in raffreddamento ad aria, autoraffreddamento e raffreddamento ad olio.

5. In termini di materiale, può essere suddiviso in filo di rame, filo di alluminio e alluminio rivestito di rame.

6. Strutturalmente, i trasformatori di tipo-a secco possono essere suddivisi in tipo aperto, tipo chiuso e tipo colato.

(1) Aperto. Il tipo aperto è un tipo comunemente usato, con il corpo a diretto contatto con l'aria, adatto ad ambienti interni relativamente asciutti e puliti (quando la temperatura ambiente è di 20 gradi Celsius, l'umidità relativa non supera l'80 [%])

(2) Chiuso. Il dispositivo si trova all'interno di un involucro chiuso e non entra in contatto diretto con l'aria esterna, rendendolo adatto all'uso in ambienti difficili. A causa delle scarse condizioni di tenuta e dissipazione del calore, viene utilizzato principalmente nelle miniere e in altri luoghi. Il tipo chiuso può anche essere riempito con gas esafluoruro di zolfo da 0,2-0,3 MPa e sottoposto a circolazione forzata. Pertanto, la capacità di isolamento e dissipazione del calore del trasformatore è uguale a quella del tipo immerso in olio ed è adatto per utenti con livelli di tensione elevati.

(3) Tipo di versamento. Resina epossidica colata o altre resine come isolante principale, con struttura semplice e volume ridotto, adatta ad utenti con capacità ridotta

Questo prodotto è solitamente personalizzato.
Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.

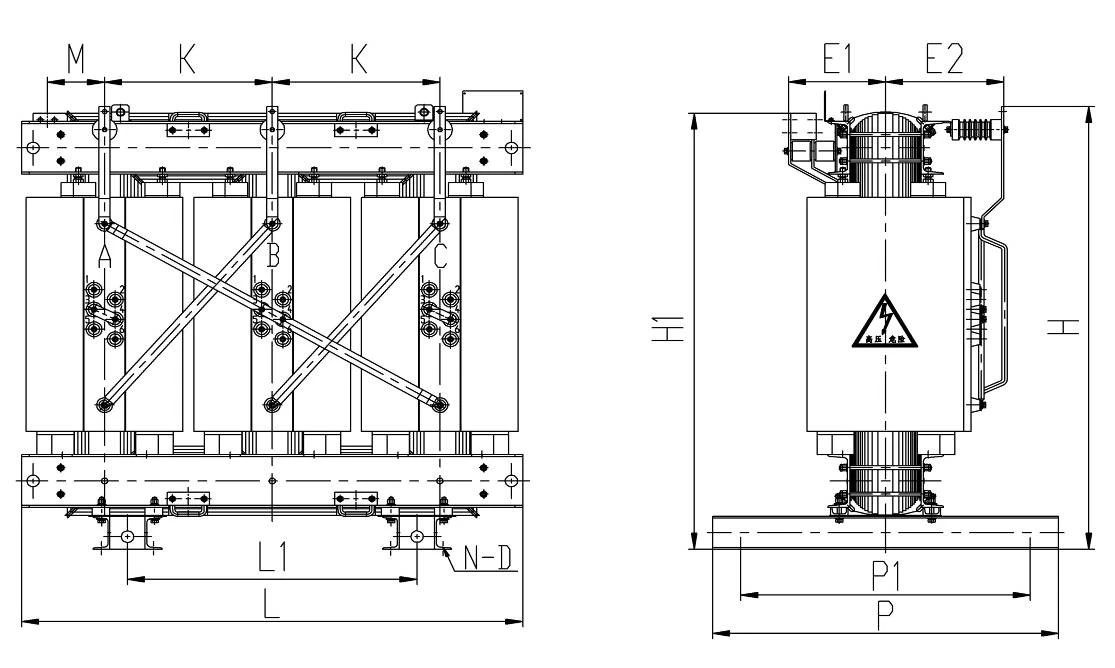

Si prega di contattare il nostro personale di vendita per ottenere i disegni di progettazione

Ecco i nostri esempi di clienti come riferimento
