Trasformatore immerso nel liquido

Le prestazioni dei trasformatori di distribuzione immersi in olio-completamente sigillati serie S9-M, S10-M, S11-M 22kv soddisfano gli standard IEC. Il filo centrale è costituito da wafer di silicio laminati a freddo-di alta qualità con una struttura completamente esposta e antiperforazione, mentre la bobina è realizzata in rame privo di ossigeno di alta qualità....

Invia la tua richiesta

Descrizione

Trasformatore trifase immerso in un liquido-

I trasformatori immersi in olio della serie S13-sono conformi ai parametri tecnici e ai requisiti degli standard nazionali GB1094-2013 trasformatori di potenza e GB/T6451-2015 trasformatori di potenza trifase in olio d'olio e sono consigliati come principali apparecchiature per la costruzione di reti elettriche urbane e rurali nazionali. E riformato dalla Commissione statale per l’economia e il commercio.

1, cos'è un trasformatore immerso in olio?

Il trasformatore immerso in olio, noto anche come trasformatore immerso in olio, è un dispositivo trasformatore che utilizza il raffreddamento dell'olio per ridurre la temperatura del trasformatore. A differenza dei trasformatori a secco, il corpo principale di un trasformatore immerso in olio è installato in un serbatoio dell'olio in acciaio saldato riempito con olio isolante. Quando un trasformatore immerso in olio è in funzione, il calore della bobina e del nucleo di ferro viene prima convertito in olio isolante e poi in mezzo di raffreddamento. In base alla capacità, può essere suddiviso in trasformatore di raffreddamento libero immerso e trasformatore di raffreddamento ad aria forzata immerso.

2, La struttura e il principio di funzionamento dei trasformatori a bagno d'olio

I trasformatori immersi in olio sono strutturalmente simili ai trasformatori. È uno dei tipi di trasformatori classificati in base alla forma di isolamento del nucleo di ferro. Pertanto, presenta caratteristiche riconoscibili delle batterie immerse in olio, che possono ridurre la mappa termica dell'apparecchiatura interna.

I componenti di base del tipo immerso in olio sono composti da nuclei magnetici, avvolgimenti e boccole. Il nucleo magnetico fornisce un percorso per il flusso magnetico. L'avvolgimento crea un campo magnetico costituito da una bobina conduttrice avvolta attorno ad un nucleo di ferro e isolata con una barriera di cartone e uno strato schermante. Lo spessore dello strato isolante dell'avvolgimento aumenta con l'aumentare della tensione. La boccola collega l'avvolgimento del trasformatore alla sottostazione.

I trasformatori di tipo olio vengono utilizzati per la distribuzione di energia o sottostazioni. Il loro nucleo e le bobine sono immersi nell'olio, che può raffreddarsi e isolare. L'olio circola attraverso i tubi della batteria e attorno alla batteria e ai componenti del nucleo in ferro per convezione. L'olio viene raffreddato esternamente dal serbatoio del carburante ai valori nominali bassi e da un radiatore raffreddato ad aria- ai valori nominali elevati.

3, Tipi di trasformatori a bagno d'olio

Esistono due tipi principali di trasformatori immersi in olio: trasformatore monofase-e trasformatore trifase-.

A. Trasformatore immerso in olio monofase

B. Trasformatore trifase immerso in olio-

4, Scopo dell'utilizzo di trasformatori immersi in olio

I trasformatori di tipo olio possono essere installati a terra, su base o su palo per uso esterno. Forniscono prestazioni efficienti in varie applicazioni, tra cui reti di trasmissione e distribuzione, generazione di energia rinnovabile e piccole industrie.

Il trasformatore dell'olio ha una capacità enorme, quindi farà risparmiare molta elettricità, minimizzerà la perdita di energia, risparmierà energia e ridurrà i costi per gli utenti. Non solo, l'olio nella macchina può anche raffreddare i nuclei interni dei cavi, migliorando così la durata e le prestazioni elettriche delle apparecchiature del trasformatore.

5, Precauzioni per l'utilizzo di trasformatori-immersi in olio

1. I trasformatori immersi in olio utilizzano olio per il funzionamento, quindi la qualità dell'olio influirà in modo significativo sulla durata e sulla sicurezza del trasformatore.

2. Durante l'uso, è necessario ispezionare e mantenere regolarmente il sistema del trasformatore per garantire il funzionamento normale e sicuro della macchina. Altrimenti il rischio di problemi e di pericolo estremo è elevato.

3. I rifiuti generati dal petrolio tendono a inquinare l'ambiente e a influenzare la vita delle persone circostanti. Pertanto è importante anche lo smaltimento graduale dei rifiuti

Traduzione per: Trasformazione H61 20KV 160kVA B2

H61 Trasformatore 15(20)kV 160kVA B2

Trasformatore di distribuzione trifase MT/BT con avvolgimenti MT e BT in rame avvolto di potenza P=160KVA

Conformità -: standard NFC 52 100 - 52 112 e 52 113 o equivalenti nella sostanza

- Raffreddamento naturale: ONAN

- Regolazione della tensione MT: tramite interruttore +/- 5% in cinque (5) posizioni

- Tipo: sulla posta H61

- Potenza nominale: 160 KVA

- Tensione nominale primaria: 20.000 V ± 5%

- Tensione secondaria: 410 V senza-carico tra fasi/240 V tra fase e neutro

- Frequenza: 50 Hz

- Tensione di corto-circuito: 4%

- Nessuna-perdita di carico inferiore o uguale a 300 W

- Perdita di carico inferiore o uguale a 2000 W

- Accoppiamento: Dyn11 con uscita neutra

- Incroci MT e BT: in porcellana

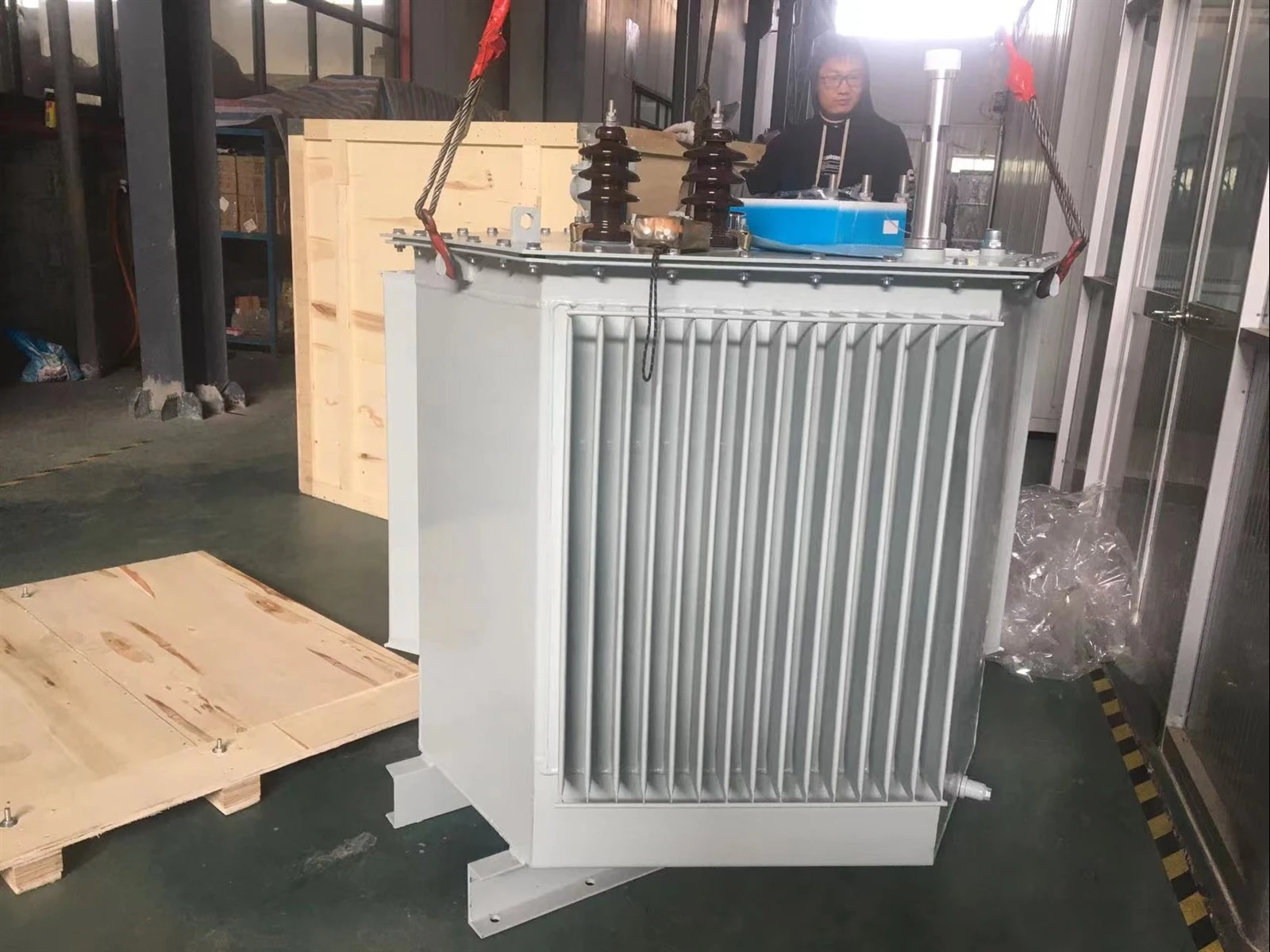

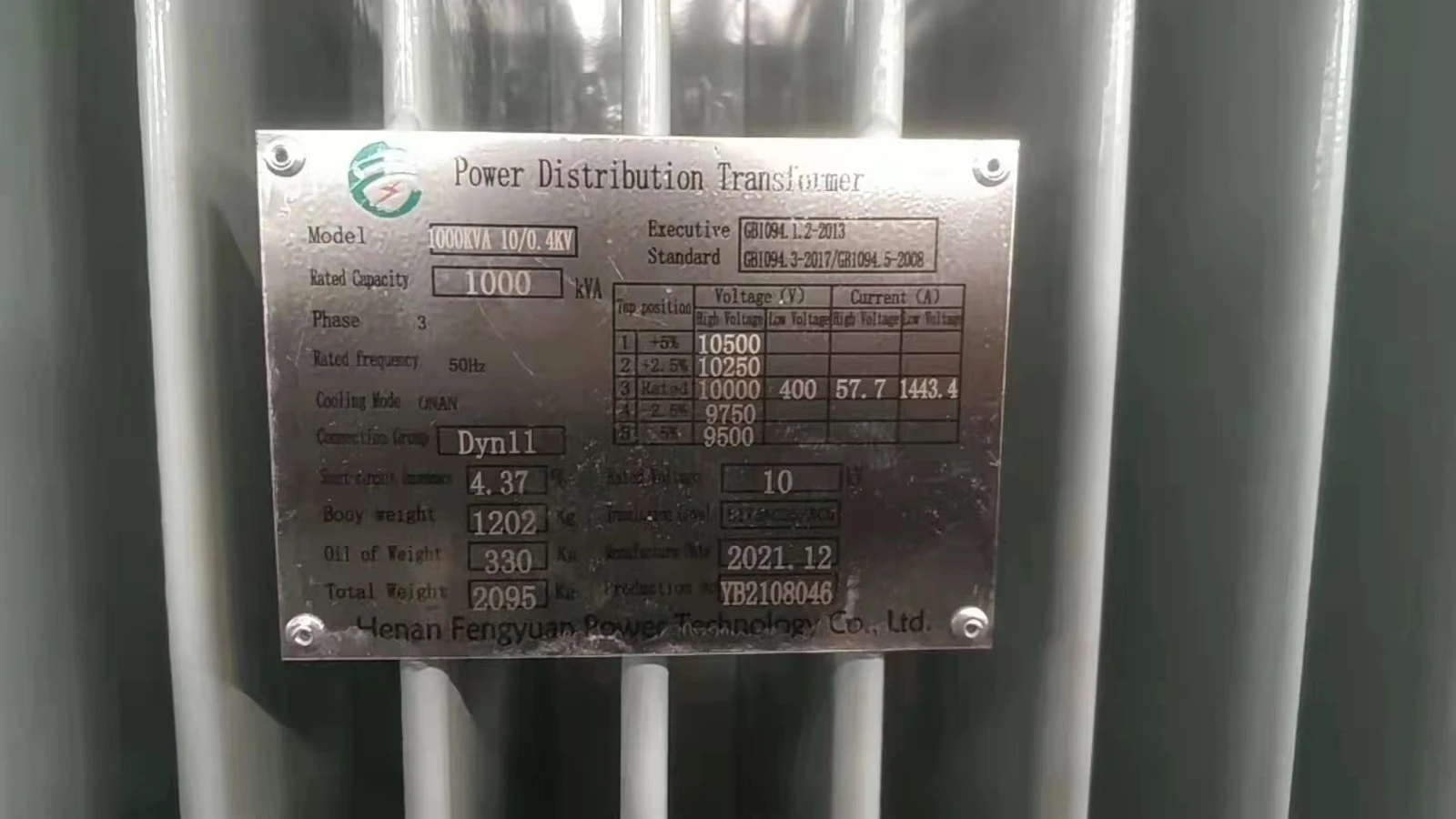

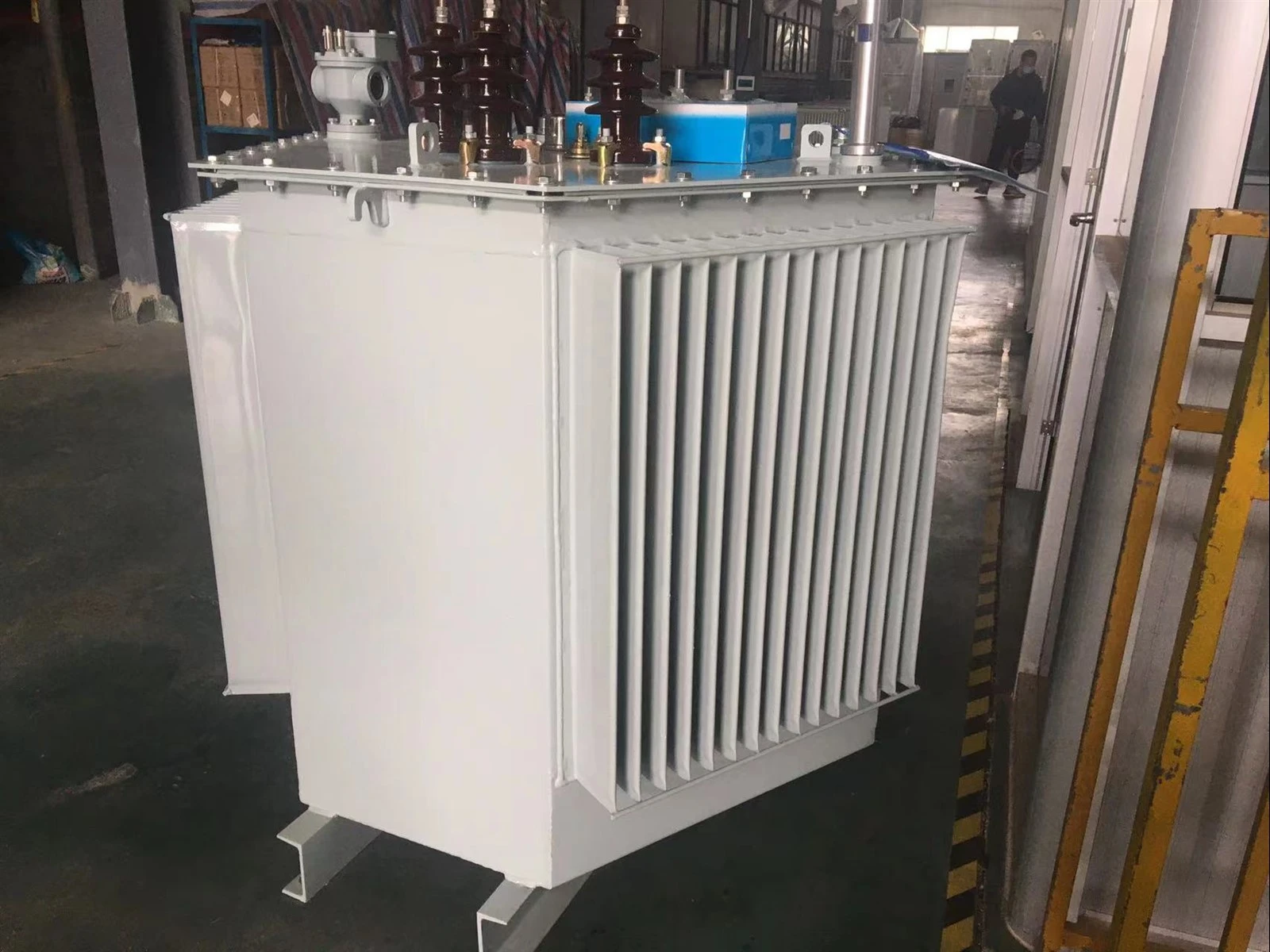

FOTO DEL PRODOTTO

_20230320093321

_20230320093328

_20230320093334

_20230512090945

_20230512091119

Liquid Immersed Transformer

Electrical Power Transformer

power transformer and distribution transformer

10kv Oil Power Transformer

NO	Articolo	Unità	Parametri tecnici
1	Tensione nominale	KV	12
2	Tensione nominale di resistenza alla frequenza di alimentazione-di breve durata		42/48(Interfase, terra/frattura)
3	Tensione nominale di resistenza all'impulso di fulmine		42/48(Interfase, terra/frattura)
4	Frequenza nominale	Hz	50
5	Corrente nominale	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Corrente di interruzione di corto-circuito nominale	KA	20/25	31.5	40
7	Tensione nominale di resistenza-di breve durata	KA	20/25	31.5	40
8	Durata nominale del cortocircuito	S	4
9	Corrente nominale di tenuta di picco	KA	50/63	80	100
10	Corrente di chiusura nominale di cortocircuito	KA	50/63	80	100
11	Tensione di tenuta alla frequenza di alimentazione del circuito secondario (1 min)		2000
12	Corrente di interruzione nominale del gruppo di condensatori singolo/concatenato	A	630/400(40kA:800/400)
13	Corrente di chiusura nominale della batteria di condensatori		12,5 (la frequenza non è maggiore di)
14	Vita meccanica	KA	20000
15	Tempi di interruzione della corrente nominale (vita elettrica)	KA	20000
16	Tempi di interruzione della corrente di cortocircuito nominale	volte	50(40KA Inferiore o uguale a 30)
17	I contatti dinamici e statici consentono lo spessore cumulativo dell'usura	mm	3
18	Tempo di accumulo dell'energia	s	Minore o uguale a 10
19	Distanza di apertura dei contatti	mm	11±1
20	Oltrecorsa	mm	3.5±0.5
21	Tempo di rimbalzo chiusura contatto	SM	Inferiore o uguale a 2(40KA Inferiore o uguale a 3)
22	Periodo trifase-diviso/chiuso	SM	Minore o uguale a 2
23	Velocità media di apertura (i contatti sono separati da -8mm)	m/s	1.2±0.2
24	Resistenza del circuito conduttivo principale	m/s	0.6±0.2
25	Resistenza del circuito conduttivo principale	μΩ	Inferiore o uguale a 50(630A) Inferiore o uguale a 45(1250A) Inferiore o uguale a 40 (1600,2000 A) Inferiore o uguale a 35 (2500 A o superiore)
26	Sequenza operativa nominale		0-0,3s-Co-180s-Co

LABORATORIO DI FABBRICA

production line1

IMBALLAGGIO E CONSEGNA

baozhuang_

MOSTRA

Domande frequenti:

1. I parametri tecnici devono essere forniti prima del preventivo:

A. Capacità nominale (come 100kva, 630kva, 1250kva, ecc.)

B. Tensione (ad esempio, 10 KV ridotto a 0,4 KV)

C. Tipo di trasformatore (trasformatore-immerso in olio o trasformatore-a secco)

D. Materiale dell'avvolgimento (rame o alluminio)

2. Fornite il servizio OEM?

Sì, è possibile fornire i disegni e i loghi dei clienti.

3. Qual è la quantità minima dell'ordine?

La nostra quantità minima d'ordine è 1 set.

4. Qual è il tempo di consegna?

Il tempo di consegna è solitamente entro 25 giorni dal pagamento.

5. Qual è il porto di carico?

Ci sono Qingdao, Shanghai e Lianyungang.

6. Come visitiamo la vostra azienda?

La nostra fabbrica si trova a Henan, in Cina

Questo prodotto è solitamente personalizzato.

Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.

Si prega di contattare il nostro personale di vendita per ottenere i disegni di progettazione

Ecco i nostri esempi di clienti come riferimento

Clienti russi

Scheda tecnica N grado 1-A: Trasformatore H61 20kV/400V da 100kVA

DESIGNAZIONI	UNITÀ	DATI SPECIFICI	DATI DEL CANDIDATO
Creatore		Da indicare
Norma di riferimento		CEI 60076
Tipo		Fase
I.V.A		Ermetico
Esecuzione		Tropicalizzato
Dielettrico		Olio senza PCB-
Installazione		In pole
Temperatura ambiente operativa	grado	45
Frequenza nominale	Hz	50
Potenza nominale	Kva	100
Tensione primaria nominale	Kv	20
Livello di isolamento assegnato alla scuola primaria	Kv	24
Numero di fasi nella scuola primaria		03
Tensione secondaria	V	400/230
Campo di regolazione della tensione sul lato M a vuoto	%	±2.5
Accoppiamento		DYn11
Tensione di cortocircuito	%	4 – 4.5
Dimensioni neutre per un carico	%	100
Massime perdite di vuoto	W	230 - 460
Perdite dovute al carico massimo	W	1450 - 2350
Temperatura massima dell'olio-stazionario	grado	55
Temperatura massima degli avvolgimenti in regime stazionario	grado	60
Materiale di avvolgimento		Rame elettrolitico
Livello massimo di rumore	Db	52
Mantenimento frequenza industriale 50Hz, 1 min	Kv	50 – 70
Resistenza alle onde d'urto (1,2/50 micro)	Kv	125 - 170
Raffreddamento		ONAN
Targhetta		01
Collegamento a terra		01
Dimensioni Altezza/larghezza/profondità	mm x mm x mm	1200 X 1270 X 820
Massa totale del trasformatore compreso l'olio	Kg	700
Massa d'olio	Kg	160
COLORE
		§ Tropicalizzato e anti-ruggine
	Numero	§ Strati
		§ Legante
		§ Colore
		Planimetrie e schemi tecnici da fornire.
