Pannello di distribuzione dell'alimentazione ISO9001 KYN28-12 Quadro elettrico MV 11KV

Pannello di distribuzione dell'alimentazione ISO9001 KYN28-12 Quadro elettrico MV 11KV

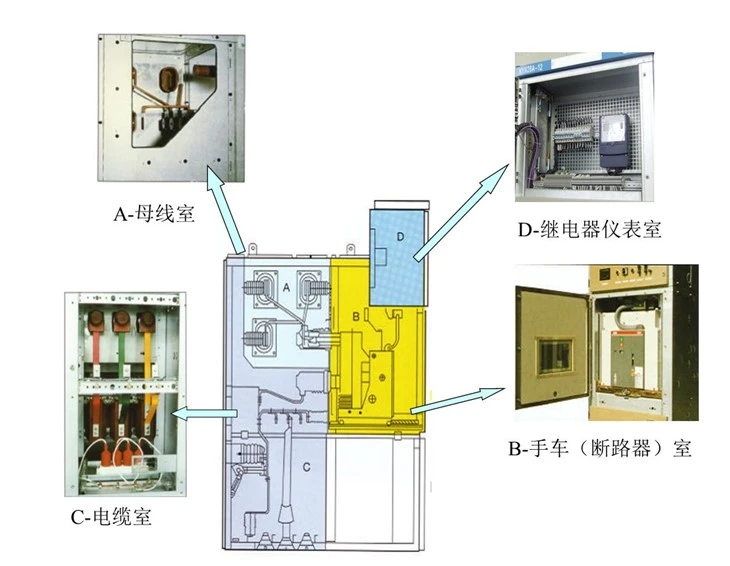

Il quadro estraibile corazzato in metallo per interni KYN28A-12 viene utilizzato principalmente per centrali elettriche, imprese industriali e minerarie, nonché sottostazioni secondarie nel sistema energetico per la raccolta, la trasmissione e l'avviamento di motori di grandi dimensioni. Implementare controllo, protezione, monitoraggio in tempo reale e misurazione. Ha cinque funzioni di prevenzione complete e può essere equipaggiato con l'interruttore automatico in vuoto Zhejiang VS1 (ZN63A-12), nonché con l'interruttore automatico in vuoto VD4 prodotto da ABB, interruttore automatico in vuoto tipo HS (ZN82-12) prodotto da Shanghai Fuji Electric Switch Co., Ltd. e interruttore automatico in vuoto di tipo VEP (ZN96-12) ​​prodotto da Xiamen Huadian Switch Co., Ltd., una joint venture sino-straniera. Attualmente è ampiamente utilizzato nel mercato 12KV.



1. Significato del modello

KYN28A-12

Caratteristiche ambientali degli armadi blindati: numero soluzione primaria estraibile: numero progetto: interno

2. Dimensioni di ingombro dell'armadio: (schema standard delle linee aeree in entrata e in uscita; schema delle linee in entrata e in uscita via cavo)

*Schema standard per linee ingresso e uscita cavi e armadi contatti: larghezza 800 (1000) × 1500 profondità × 2300 altezza

*Schema standard per linee aeree in arrivo e partenza: larghezza 800 (1000) × Profondità 1660 × 2300 altezza

Nota: 1. GZS1 più linea di ingresso e uscita cavi e schema standard armadio contatti: larghezza 650 × 1500 profondità × 2300 altezza; La spaziatura tra le fasi è di 150 mm; La spaziatura delle fasi dell'armadio GZS1 con larghezza 800 è di 210 mm; La distanza tra i mobili con larghezza 1000 è di 275 mm;

Introduzione ai cinque interblocchi di prevenzione:

(1) Quando il carretto è chiuso nella posizione di lavoro dell'armadio, l'elettromagnete di bloccaggio all'interno del telaio del carretto è bloccato sulla vite e non verrà tirato per evitare che il carretto tiri accidentalmente l'interruttore automatico con carico.

(2) Quando l'interruttore di messa a terra è in posizione chiusa, l'asta di spinta nel meccanismo di interblocco dell'alberino dell'interruttore di messa a terra viene spinta nella guida del carrello a mano nell'armadio, in modo che il carrello dell'interruttore dotato di interruttore non possa essere spinto nell'armadio.

(3) Dopo che il carrello dell'interruttore è stato chiuso in posizione di lavoro, il lato di uscita è elettrificato e l'interruttore di messa a terra non può essere chiuso in questo momento. L'asta di spinta nel meccanismo di interblocco dell'alberino dell'interruttore di messa a terra è bloccata e la sua maniglia di azionamento non è possibile azionare il perno dell'interruttore di messa a terra

(4) Per armadi ingresso cavi; L'armadio della sezione sbarre e lo schema del trasformatore utilizzato sono dotati di una serratura elettromagnetica sulla porta inferiore dovuta all'elettrificazione del lato cavi in ​​ingresso per garantire che non sia possibile accedere alla sala cavi quando il lato cavi è elettrificato;

(5) Installando sul pannello un commutatore a prova di errore (con segnaletica rossa e verde), è possibile impedire l'apertura e la chiusura accidentale dell'interruttore



6. Procedure operative

Funzionamento della trasmissione di potenza:

Prima installare e poi sigillare la scheda. Chiudere di nuovo le porte anteriore e inferiore - - - Azionare il perno dell'interruttore di messa a terra e aprirlo - - - Utilizzare un veicolo di trasferimento (veicolo con piattaforma) per spingere il carretto (nello stato aperto ) nell'armadio (posizione di prova) - - - - Inserire la spina secondaria nella presa statica - - - (indicatore di posizione di prova acceso) - - - - - (chiudere gli sportelli anteriore e centrale) - - - - - Utilizzare la maniglia per spingere il carrello dalla posizione di prova (stato aperto) alla posizione di lavoro - - - - (indicatore di posizione di lavoro acceso, indicatore di posizione di prova spento) ---------Carretto di chiusura dell'interruttore automatico



Operazione di interruzione dell'alimentazione (manutenzione):

Apertura del carrello dell'interruttore - - - - Utilizzare la maniglia per uscire dal carrello dalla posizione di lavoro (stato di apertura) alla posizione di prova - - - - (L'indicatore della posizione di lavoro è spento e l'indicatore della posizione di prova è acceso) - - - - Aprire lo sportello centrale anteriore - - - Estrarre la spina secondaria dalla presa statica - - - (L'indicatore della posizione di prova è spento) - - - - - Utilizzare il veicolo di trasferimento per aprire il carretto (in stato di apertura) Uscire dall'armadio ------- Azionare il perno dell'interruttore di messa a terra e chiuderlo ------- Aprire la piastra di tenuta posteriore e lo sportello anteriore inferiore

★. Attenzione: il carrello del parafulmine inferiore e il carrello PT centrale (inferiore) possono essere estratti direttamente dall'armadio durante il funzionamento delle sbarre

Condizioni di servizio

◎ Temperatura dell'aria ambiente: -15 gradi ~ più 40 gradi;

◎ Umidità relativa: media giornaliera 95% e media giornaliera della pressione del vapore acqueo < 2,2 kPa;

◎ Media mensile «90% e media mensile della pressione del vapore acqueo < 1,8 kPa;

© Altitudine: ^1000m;

◎ Intensità sismica: non oltre Ms8.

◎ L'aria ambiente non deve essere inquinata da gas o vapori corrosivi o infiammabili;

◎ Nessuna vibrazione evidente;

Principali parametri tecnici
Tensione nominale	.....................................	Kv	3.6,7.2,12
Frequenza nominale	.....................................	Hz	50
Corrente nominale dell'interruttore	.....................................	A	630/4000
Corrente nominale del quadro	.....................................	A	630/4000
Corrente nominale ammissibile di breve durata (4S)	.....................................	kA	20,25,31.5,40
Corrente nominale di tenuta di picco (picco)	.....................................	Ka	50,63,80,100
Corrente di interruzione nominale di cortocircuito	.....................................	Ka	20,25,31.5,40
Livello di isolamento nominale 1 minuto di tensione di resistenza alla frequenza industriale	Polo-polo, polo-terra	Kv	24,32,42
	Tra contatti aperti	Kv	24,32,48
Tensione di tenuta all'impulso di fulmine (picco)	Polo-polo, polo-terra	Kv	40,60,75
	Tra contatti aperti	Kv	46,70,85
L'involucro è IP4X ed è IP2X quando la porta della cella e la porta della camera dell'interruttore sono aperte

Caratteristiche

1: passaggio di protezione RIGOROSA per garantire la sicurezza personale

2: Nella sala cavi possono essere installati fino a 9 cavi unipolari

3: Verranno stabilite posizioni operative e di prova per il carretto ed entrambe le posizioni saranno dotate di un dispositivo di posizionamento e di un dispositivo di visualizzazione sicuri e affidabili

4: La custodia è completamente assemblata in lamiera di acciaio alluminato e zincato, lavorata e piegata mediante macchina utensile e quindi imbullonata.

5: Ha un'elevata resistenza meccanica e la sua pulizia e bellezza sono assicurate.

6: La porta del quadro è spruzzata con plastica, ha anche una forte capacità di resistenza agli urti e protezione dalla corrosione.

7: L'interruttore primario può essere dotato di interruttore automatico in vuoto VD4 e serie C3 di interruttore di carico di tipo fisso di ABB, vari interruttori automatici in vuoto domestici (come VS1, VH1, VK, ZN28) possono anche essere forniti al posto degli stessi interruttori stranieri prodotti.

8: La porta anteriore è installata con una finestra di osservazione per controllare lo stato di funzionamento dei componenti all'interno della stanza

























Q5: OEM/ODM è disponibile?

R: Sì, lo è! I nostri prodotti possono essere personalizzati. Disponiamo di team di progettazione e ingegneri, possiamo personalizzare i prodotti in base al disegno o ai requisiti dei clienti.



Q6: Sei un produttore o una società commerciale?
A: Siamo una fabbrica, in quanto produttore professionale al 100% con 20 anni di esperienza nella produzione, potremmo produrre prodotti in base alle esigenze dei clienti e potremmo anche controllare la qualità dei prodotti al 100%.



Q7: Il prezzo può essere negoziato?

R: Sì, il prezzo è negoziabile. Può essere modificato in base alla quantità o al pacchetto



Q8: Che ne dici dell'ispezione?

A: Abbiamo l'intero sistema di ispezione, dalla materia prima ai prodotti finali, che include test di aumento della temperatura, test del tipo di conduttore per test di spruzzatura del sale, test di vita meccanica.



Q9: Quali sono i termini di pagamento?

A: TT, Paypal, Western Union, Alibaba Trade Assurance e L/C sono accettabili. 30% T/T in anticipo, saldo del 70% prima della spedizione.



Q10: Qual è il servizio offerto dall'azienda?

A: Abbiamo un team di ingegneri professionisti in grado di progettare e sviluppare lo stampo per soddisfare le diverse esigenze del cliente.

Abbiamo anche il team di vendita per offrire un buon servizio dalla prevendita al postvendita.





Questo prodotto è solitamente personalizzato.
Siamo un produttore e disponiamo di un ufficio tecnico professionale in grado di progettare e fornire soluzioni in base alle esigenze del cliente.
Fai clic sul pulsante in basso per inviarci le informazioni e il nostro personale di vendita ti contatterà per fornirti i disegni di progettazione



Ecco i nostri esempi di clienti come riferimento

Cliente dell'Uzbekistan

Scheda dati
1.1 710-512-01-Sottostazione principale MVS1
Quadro di ingresso A01 B01 2
Nessun componente Specifica Unità Qtà Maker
1 CVB
HVX12-50-31-F 275 mm
Altitudine Inferiore o uguale a 2000 m
Tensione di apertura DC220V
Tensione di chiusura DC220V
Voltaggio di accumulo dell'energia DC220V
Set 1 Cina
2 VT JDZ-10 10KV/√3/0.1KV/√3 Set 3 Cina
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Set 3 Cina
4 Fusibile ad alta tensione XRNP1-12 0.5A Pc 3 Cina
5 Parafulmini HY5WZ-17/50 Set 3 Cina
6 Pannello di controllo intelligente WY-9008A Pc 1 Cina
7 Indicatore di cortocircuito e guasto a terra EKL-4-1 Pc 1 Cina
8 Strumento elettrico multifunzionale PD666-3S3 380V 5A Pc 1 Cina
9 Eliminatore armonico primario LXQ-12KV Pc 1 Fengyuan
10 Display caricato DXN-12Q Pc 1 Cina
11 Regolatore di temperatura e umidità WY-CS-III Pc 1 Cina
12 Pezzo di connessione JY-2 Pc 3 Cina
13 Scatola di giunzione PJ1 Pc 1 Cina
14 Staffa di dosaggio Tipo universale Pc 1 Cina
15 Lampada di segnalazione ND16-22D/4 AC380V rossa Pc 1 CHNT
16 Lampada di segnalazione ND16-22D/4 AC380V verde Pc 1 CHNT
